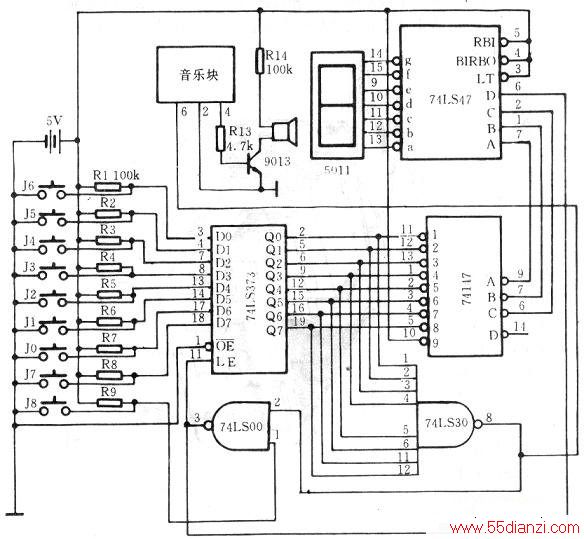

该电路采用5个数字集成电路，其中74373为D锁存器，11脚为锁存控制输入端，该端为低电平时输出状态锁存，为高电平时Q端随D端变化。按下按钮，D端输入为低电平。7430为8输入的与非门，它的输出和输入的逻辑关系为有0为1，全1为0。比赛时，J0，Jl……J7由参赛选手控制，J8由主持人控制。当任意一个选手抢先按下按钮时，7430的输出将跳变为高电平使双输入的与非门的输入端全为高电平，与非门的输出跳变为低电平，这个低电平使74373处于锁存状态，它的输出QO，Q1……Q7被锁存，随即编码器进行编码。

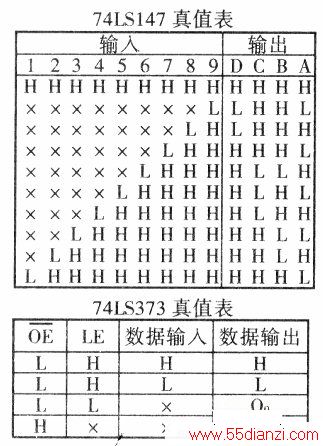

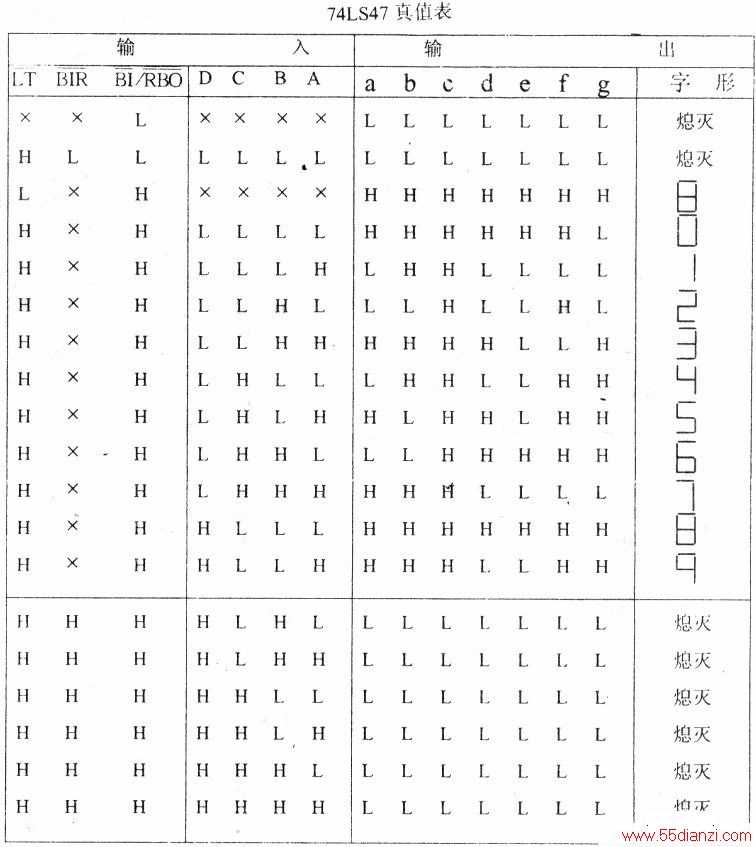

74147为10线到4线的编码器，输入端为低电平有效，输出为反码。7447为译码器，输入BCD码时经译码后使数码管显示数字0，1……9。为了使译码后数码管能显示数字，该电路将译码器的D端输入接74373的锁存控制输入端，数字被锁存时，该端为低电平，数码管为正常显示数字；允许数据输入时，74373的11脚为高电平，经过译码后数码管不显示，这样正好满足了电路的要求。数码管为共阴七段数码管。电路中有一个音乐集成电路，比赛时，有人按下按钮，该电路就通过喇叭播放音乐，给抢答现场增添了情趣。一轮抢答结束，由主持人按动清除按钮J8，对D锁存器进行解锁。该电路控制思路清晰，简明易行，是电子类中专和职高学生以及电子线路初学者动手动脑的好课题。若做为小型课程设计的课题也很合适。可让学生先用电子分析软件Workbench进行模拟，然后用电子绘图软件Pro-tel画电路图，最后用制作印制电路板的软件PCB绘制印制电路板（有关集成电路的管脚已表示在电路图上，它们的逻辑功能见表）。
