实验一款记忆门铃
点击数:7164 次 录入时间:03-04 11:51:34 整理:http://www.55dianzi.com 娱乐电路

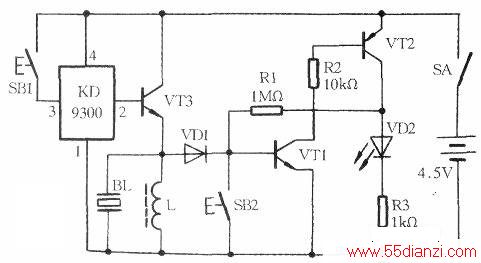

此门铃的电路工作原理很简单,下图是记忆门铃的电原理图,其左半部是普通的音乐门铃,SB1是按钮开关。
右半部通过二极管VD1和门铃电路连接。当有客来访,按下SB1后VT3的输出端通过VD1触发VT1的基极,使VT1和VT2导通,发光二极管VD2点亮,同时又通过反馈电阻Rl再给VT1提供基极电流,这样即使门铃停止工作后,仍然可使VTI和VT2导通。所以当回家看到发光二极管是亮的,就知道有人来访过了。
