新春伊始，狗年大吉，亲友之间少不了互相祝贺。本文介绍的小制作可为这种场合增添情趣。将该电路箝入彩灯、狗模型、蛋糕之中，启动该电路，会发出狗的叫声，之后是“恭喜发财”的祝福，使人感到妙趣横生。
工作原理

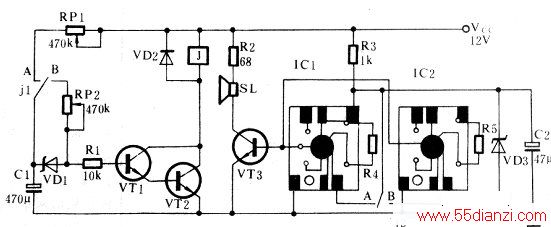

该制作电路如图所示。通电初始，继电器J呈释放状态，其触点j1、j2均处于A侧。电源一路经R3、j2触发IC1工作，内存储的狗叫声经三极管VT3放大后推动扬声器SL发出狗的叫声；电源另一路经RP1、jl向Cl充电，当Cl的充电电压上升至UVD1+URl+Ubel+UbeZ约7.5V时，VD1被击穿，VT1、VT2饱和导通，使J加电吸合，J的触点jl、j2均转向B侧，一方面使Cl存储电荷通过RP2、Rl向VT1、VT2发射结泄放，保持VT1、VT2继续导通；另一方面，由于j2转向B侧，IC1停止工作，而IC2被触发工作，其内存的“恭喜发财”语音声经VT3放大后经扬声器SI，发出。当Cl的电压降至1.5v左右时，VT1、VT2由导通转为截止，J失电再次转为释放，触点jl、j2再次转至A侧，IC1被触发工作，电路进行新的循环状态，重复不止。
元件选择继电器Jl选用JZx-13F．DC12V；VD1选6V1A稳压管；VD3选3V稳压管；VD2选1N4007;VT1选3DG6；VT2、VT3选3DG12，β>60；ICl选KD5608，内存储狗叫声，lC2选KD56010，内储“恭喜发财”；R4和R5选330kΩ；Cl要选漏电小的电容。其它元件元特殊要求。
电路调试按图组装完后，确认无误，加电调试。调RPI以改变儿释放时间长短。改变RP2以改变Jl吸合时间长短。调整最终使奏出完整的IC1、IC2内存音乐为止。
