简单易制的音乐门铃

　　KD-9300系列音乐集成电路是一种大规模CMOS集成电路，内储一首世界名曲或流行歌曲，如生曰快乐．洪湖水等。
　　

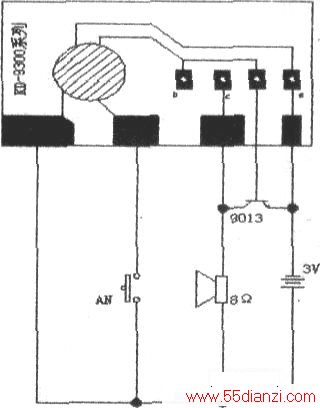

　　典型工作电压为1.5V~3V，触发一次内存曲循环一次，利用该芯片制成的音乐电子门铃电路如附图所示。
　　
　　该电路外围元件少，只有、一只三极管和一只扬声器．焊、接时可将三极管直接焊在音乐、芯片预留的孔上，然后把音乐、芯片一起焊在扬声器上。电源采用两节5号电池，平时电路电流极小．因而未设电源开关。当：
　　
　　按下按钮AN时，电路被触发，扬声器中便发出音乐声，唱完后电路又进入休目民状态。
　　
　　安装时将电路焊在扬声器上，然后把扬声器装于一个盒子内固定在门上。将触发引线引出至门外的按钮上接好，只要一按按钮，里面便会唱出一首动听的歌曲了。
