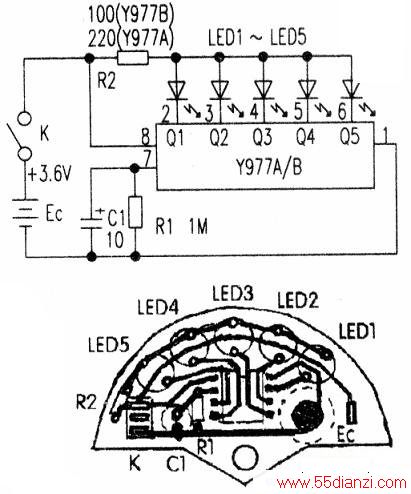

节日之夜，配戴一枚礼花胸章必然别有情趣。上图为节日礼花胸章电路，它采用了霹雳闪光集成电路Y977A/B。该电路为CMOS型低功耗器件，工作电压为1.8A7.OV，输出端有强驱动能力可达15mA，低电平有效。Y977A为追逐循环式闪光输出驱动，而Y997B为渐亮渐暗式循环闪光输出驱动，它，们使五只高亮度LED闪烁，透过塑料光导纤维产生特殊效果。
制作时，选用Y977的A型或B型，对LED的限流电阻R2应作相应改变，这点在上图的括号中作了注明。LED1~LED5应选方形的高亮度红、绿、黄色发光二极管，开关K应选超小型单刀拨动开关，电池Ec可选取3.6V的超薄型锂电池。光导塑料纤维管可从塑料制品商店购得，也可用φ1一2mm的实芯透明塑料丝代替。下图是印制电路图。
元件安装完毕再用少许玻璃胶将塑料纤维粘在LED的侧面。
为了进一步增强节日礼花胸章的显示效果，还可用金银纸剪成细丝缠绕在光导纤维上，同时在印板的衬底粘贴上镀金纸等。
