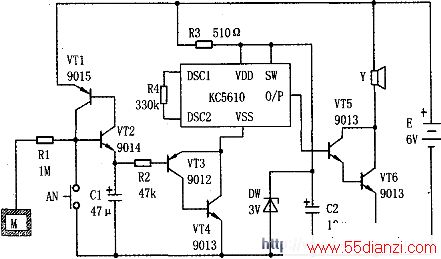

电路工作原理见如图所示。它是由人体手指手臂触摸感应电路、语言发生器和音频功率放大三部分组成。三极管VT1、VT2等组成模拟开关电路。当手未触及到金属片M时，没有信号输入电路，三极管VT3、VT4均处于截止壮态，“恭喜发财”语音片KC5610没有电源不工作，就没有声音发出。当有手指手臂触到金属片M时，人体的感应的杂散信号电压加至VT2的基极，VT1、VT2导通，相当于开关闭合，正电压经电阻R2加至vT3的基极，此时VT4呈饱和状态，相当于语音集成电路（KC5610）的Vss接地，使KC5610工作，发出“恭喜发财”的声音。电路中的常开式按钮开关AN的作用
是解除持续不断的报警声。如需报警停止，只要按一下开关AN,VT2的基极电位变为零，VT1、VT2立即由导通变为截止，随后VT3、VT4均截止。扬声器声音停止。
从事装语音电路的同志都知道，由于各种型号的IC语音输出信号的功率很弱，这里用VT5、VT6构成达林顿驱动管，将语音信号进行放大，推动扬声器Y发出较洪亮的“恭喜发财”祝福的声音。集成电路KC5610内存“恭喜发财”语音，系软封装形式。其工作壮态受控于VT1、VT2、M、R1、C1等组成的模拟开关电路。这是该电路的最大优点。
AN:选用触点常开式微型按钮开关。VT1、VT2:为PNP型NPN型三极管，可分别选用3CC3或9015型的和3DG6型或9014型，放大倍数大于120以上。VT3、VT4:为PNP型和NPN型三极管，分别选用9012型、9013型，放大倍数大于95以上。R1~R4:选用1/8W金属膜电阻。C1~C2:CD11-16V型电解电容。DW采用3V、0.5W的稳压二极管。Y用0.25W/8Ω扬声器。M是一只金属片（铁、铝、铜等），入口框开口恰好是一只手宽，让摸奖人的手伸进箱内时，手指或手臂必定会触及金属边界。
电路焊接无误，即可接通电源，用手触摸M片，此时三极管VT3、VT4应能导通。如触摸灵敏度比较低时，可以减小R1的阻值，直至触摸灵活度适中为准。调整IC的外接电阻R4可以调节其语音快慢，音调高低至适当程度即可。平时电路处于待报警状态消耗的电能很有限。所以电路总开关可有、可无。其他均按图标为准。
