防违规型四路无线抢答器的制作

　　抢答器在智力竞赛中不可缺少，而无线抢答器比有线抢答器更方便、可靠地适应场地。本文设计一个四路无线抢答器，以51单片机为核心，由无线发射编码电路、接收解码电路、显示驱动电路和数码管组成。同时该抢答器可有效防止提前抢答的违规操作。

　　在无线抢答器设计中，由1个接收器和4个发射器组成。比赛前，将参赛组从1至4编号，每组发给对应的一个发射器，发送的信号由接收模块接收，经过单片机分析、比较，送至数码管显示数据。

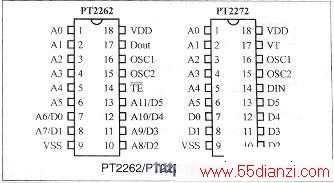

　　无线传输采用PT2262/2272，它们是一对带地址、数据编码功能的无线遥控发射/接收芯片，其引脚功能如下左图所示。

　　PT2262引脚功能说明：

　　1-6脚(AO-A5)：地址输入端，可编成“1”、“0”和“开路”三种状态。

　　7、8、10-13脚(A6/DO-A11/D5)：地址或数据输入端，地址输人时用1-6脚，做数据输人时只可编成‘1”、“0”两种状态。

　　14脚(TE)：发射使能端，低电平有效。

　　15、16脚(OSC1、OSC2)：外接振荡电阻，决定振荡的时钟频率。

　　17脚(Dout)：数据输出踹，编码由此脚串行输出。

　　9、18脚(VDD，VSS)：

　　电源+，-输入端。

　　PT2272引脚功能说明：

　　1-6脚(AO-A5)：地址输入踹，可编成“1”、“0”和“开路”三种状态。要求与PT2262设定的状态一致。

　　7、8、10-13脚(DO-D5)：数据输出端，分暂存和锁存两种状态。

　　14脚(DIN)：脉冲编码信号输入端。

　　15、16脚(OSCI、OSC2)：外接振荡电阻，决定振荡的时钟频率。

　　口脚(VT)：输出端，接收有效信号时，VT踹由低电平变为高电平。

　　9、18脚(VDD，VSS)：电源+，-输入踹。

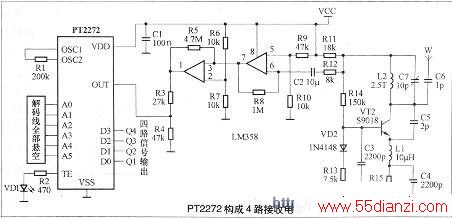

　　四路信号收发电路分别如下所示。

　　左图中SB1-SB4分别是选手手中对应的抢答按键，他们的信号对应着右图中Q1、Q2、Q3、Q4的发送。在满足收发功能的情况下，我们假设0代表没有选手按下按键，1代表接下按键，则每个选手按键的状态下见表。

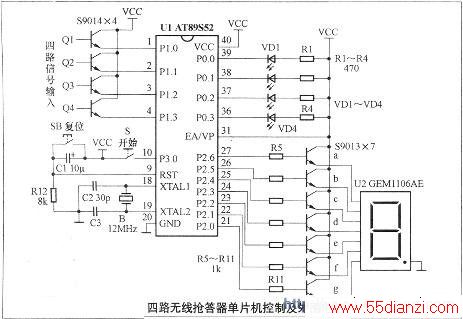

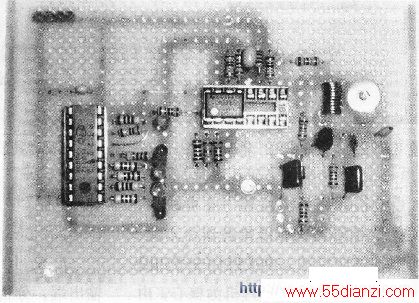

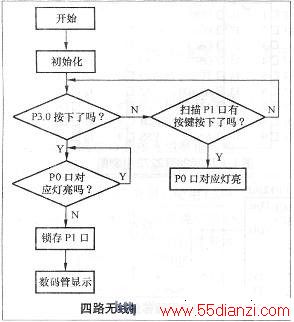

复位按键 开始按键 抢答状态 开始前 开始后 0 0 0 无效 0 0 1 正常抢答 0 1 0 违规 0 1 1 违规 每组抢咎按键状态 　　设计功能是在主持人接下复位键后，4路抢答按键转为无信号状态，随后主持人宣布题目，在主持人按下开始按键之前，如果有选手接下抢答按键，则视为违规性提前抢答，通过扫描单片机P1口4路信号输入，锁存按下复位键后、按下开始键前的所有违规抢答组，并通过PO口LED显示该组违规。 　　只有主持人接下开始键后，选手才可以开始抢答，其中违规组信号已被锁存，再次按键视为无效，只有无违规前科的抢答组才可以正常抢答，并且哪一正常抢答组最先按下发射器上的抢答键，P2口数码管就立即显示该组的组号并锁定，只有主持人再次按动复位键全部清0后，才能进行下一次抢答，功能所要求的程序流程见下图。   　　本设计硬件电路见下图，SB是复位键，S是开始键。 图中C2、C3和B构成AT89S52的外部震荡电路，轻触开关SB来满足按键复位，Q1、Q2、Q3、Q4四路信号通过S9014驱动后进入单片机，若在接下自锁开关S前有人抢答，那么他所对应的PO口LED灯就会指示该组违规，只有在接下S后，最先正常抢答的信号才从P2口输出，通过S9013驱动数码管，显示该组抢答获胜。分别如下图所示，左图为抢答器和右图接收器电路板，通过调试，此设计达到了预期的功能，传输距离可以达到l0Om，如果采用发送接收芯片片选方式，很容易扩展为多路无线抢答器。 实物照片分别如下图所示，其中接收器上方左按键为开始键、右按键为复位键，右方所示为外接5V电源。指示灯显示：当接下复位后、按下开始前，按1号、3号抢答键，按开始键后按4号抢答键。所以LED指示1号和3号违规，数码管显示4号抢答。
