该玩具电子手枪，核心元件采用了新型“语言+枪炮声”集成电路芯片。能发出七种不同的枪炮声仿真声响，对小孩非常有吸引力。
原理和制作方法简述如下：每扣发板机时，自锁复位控制按钮S接通，A的触发TG获得正脉冲电压，触发A内部电路从OUT1端输出内部储藏的“语音+炮声”电信号，经VT1三极管功率放大后，推支动扬声器Y发声；同时，OUT2端输出相应的超低频电信号，经晶体管VT2功率放大后，驱动发光二极管LED1、LED2随声同步发二种颜色的光。
A内部共储存了七段“语音+枪炮声”，该电路的最大优秀是有一个触发端TG，当按动S时，可依次序反复循播放出这七段声音，能模拟出完整的枪战音效来，使少年儿童玩起来更加逼真、精彩。
电子元件的选择；A选用国产最新K88型“语音+枪炮声”集成电路芯片。该芯片采用软包装形式制作在一块尺寸29口×13口的小印制电路板上，并给有外围元件焊接脚孔，使用十分方便。K88的主要参数：工作电压4·5V，触发电流小于50μA，音频输出电流大于3mA,闪光输出电流小于6mA，静态总电流小于1μA，工作温度范围一10℃～60℃。选用LED1、LED2系列HG410型砷化镓发光二极管，工作电压1·5V。LED1红色、LED2绿色。
VT1用9013型硅NPN中功率晶体三极管，VT2用9014型硅NPN小功率晶体三极管，均要求放大倍数大于11O左右即可。R1、R2均用RTX-1／8型碳膜电阻。Y选用8ΩO·25W微型扬声器。S选用LA128-12A是最新型安键自锁复位控制按钮。其它元件直接取自欲改造玩具塑料枪，不需要另行选择。

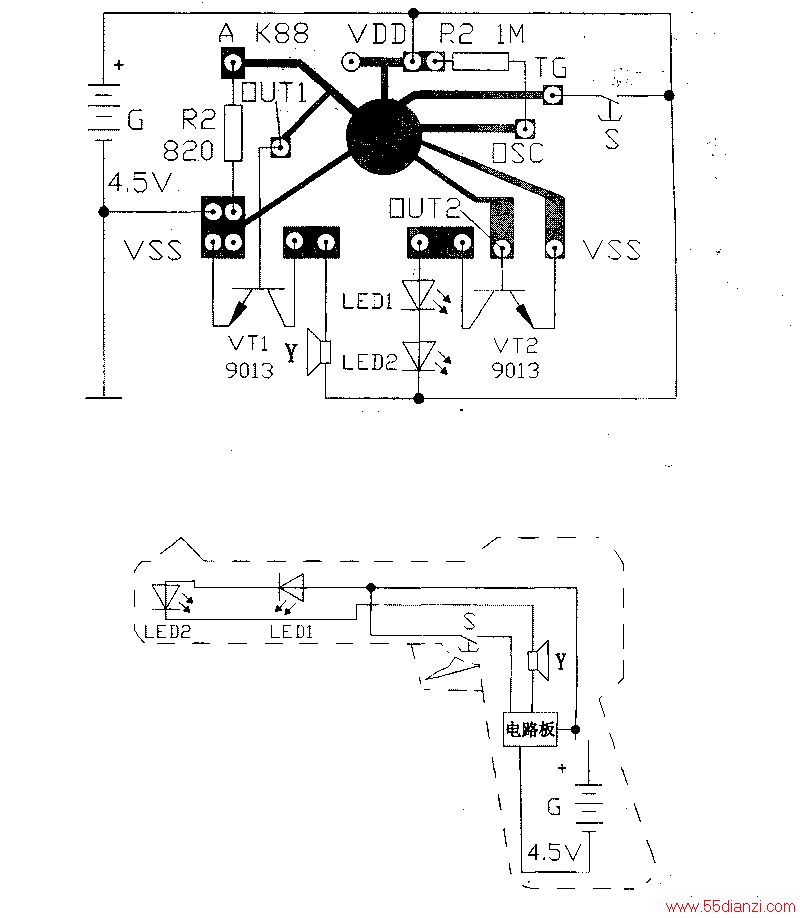

制作与说明：儿童玩具电子手枪的的制作非常简单；先把原有塑料玩具手枪内原有的小配件拆除清空，但与扳机联动的部分保留，然后按上图所示焊接重新装电路即可。
焊接时切记：电烙铁外壳一定要接地，最好的方法拔去烙铁的电源插头充分利用余热速焊，以免交流感应电压击穿A内部COMS集成电路。下图所示为一种典型玩具枪内安装会说话电路的结构示意图，供制作时参考妨制。
一般情况下只要元件质量好，焊点无虚焊接线正确，不需调试即可工作。如嫌语音声及枪声速度太慢或“太快”，可适当减小或增大A的外接振荡电阻R2阻值加以调整，索性改换可调节电位器，直到满意为止。R取值范围一般在1MΩ左右为宜。该电路十分简单，一改即成。有兴趣的话不妨试一试。
