下面介绍的简单电路使抢答器实现了遥控化，控制电路不使用单片机，仅使用几片74系列数字IC完成控制功能，制作非常简单，电路原理介绍如下。
一、遥控发射与接收
1)遥控发射器：
遥控发射器选用集成电路PT2273，并对不同组别进行相应编码，如第六组可按照BCD编码方式将PT2273的数据引脚接为“0110”，即将第一和第四数据引脚接地，第二和第三数据引脚接高平。按硬件电路设计，主持人复位控制器编码为“1100”。
2)接收器：
购买与发射器同频率的半成品接收器即可，要求接收器工作电压5V，有四个数据端，一个测试端。
本抢答器可实现100m遥控，20m可靠遥控，不受障碍物的影响。
二、主电路介绍

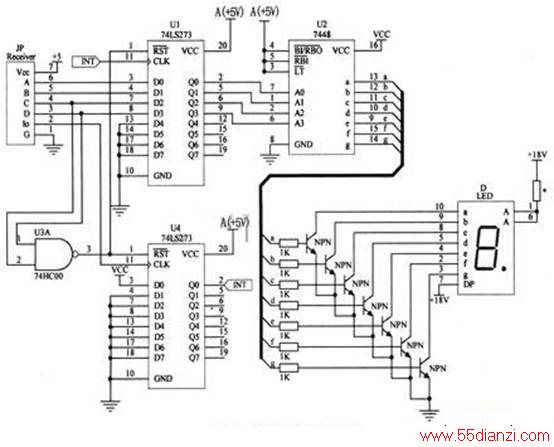

下图为遥控抢答器主电路。当接收器接收到遥控发射器的信号后，将相应的编码数据输入到D触发器74LS273(1)的输入端，与此同时，74LS273(2)的CP端利用接收器输出的VI信号上升沿将Do端的高电平输出到Qo端，Qo由低电平转换为高电平，将Qo信号的跳变作为74LS273(1)的时钟信号使接收器输出的编码数据输出至74LS273(1)的输出端，并保持锁定状态，译码器将BCD码数据信号译码后在LED上显示。
若要再次抢答，则需清零和消锁。用遥控方式清零，方法很简单，将接收器的C、D信号通过与非门作为控制信号，接到两触发器的CR端，当主持人使用复位遥控器时，接收器输出“1100”，两触发器清零，触发器74LS273(1)的CP端恢复低电平，锁定状态解除，下一次抢答准备就绪。
三、发声电路

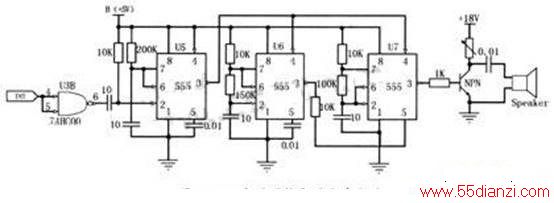

利用触发器(2)Qo端的上升沿，接INl到以下发声电路。下图为三片555定时器构成的经典电路，可发出2.2s的高低音，工作原理可参照555相关资料.

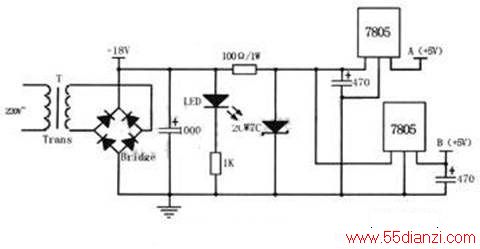

电路虽然简单，但却使用了三种电源电压。因此对电源电路提出以下修改建议：可以使用5V电压给555集成电路供电；6V电压经过7805输出的5V电压可能不稳定，因为7805要求压差高于2V才能保证输出电压稳定。如果使用5V电压给555集成电路供电，则不存在6V电压输入至7805压差较小的问题了。在设计中应尽量选用统一电压的器件，降低设计难度，并提高电路可靠性。
