简单实用的音乐彩灯控制电路

简单实用的音乐彩灯控制电路

点击数:7950 次   录入时间:03-04 11:57:49   整理:http://www.55dianzi.com   娱乐电路

  这款音乐彩灯控制器,采用分立元件将音频信号(或音乐声)放大,使可控硅之导通角随音乐强弱变化、从而达到控制灯光的目的。此控制器制作简便、灵敏度高、输出功率大、实用性强。

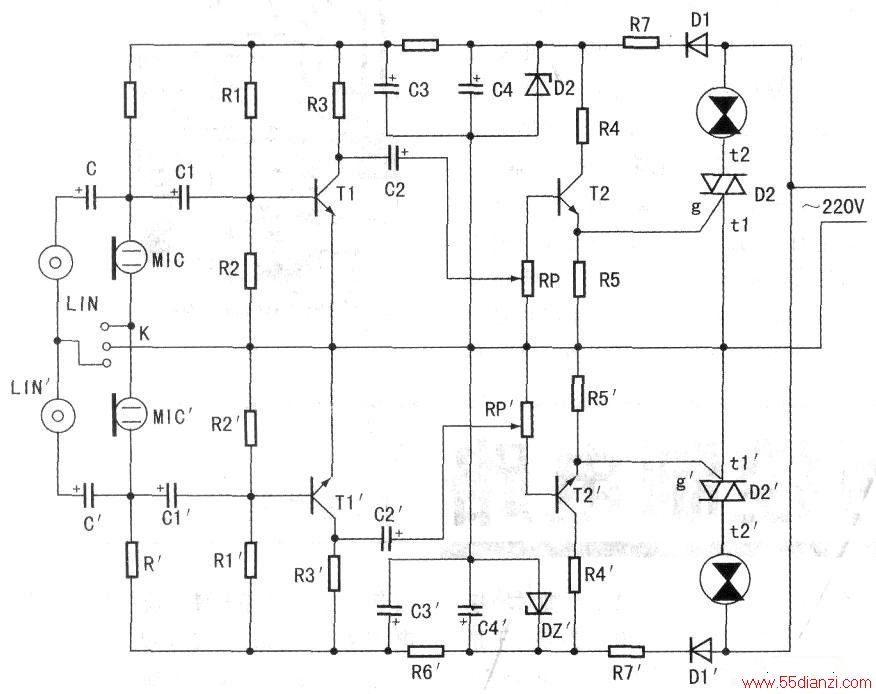

  电路如下图所示,音频信号从线路输入接口送到阻容耦合放大器,先由C1耦合至T1基极进行第一次放大,之后信号经C2耦合到T2基极进行第二次放大。因T2未设偏压、平时处于截止状态,当T2基极有偏压,导通电压使其发射极电流le在R5上产生脉冲电压,直接触发双向可控硅D2从而点亮彩灯,D2导通角随音频信号强弱变化而改变。另一半电路的工作原理与上述相同。

音乐彩灯控制电路

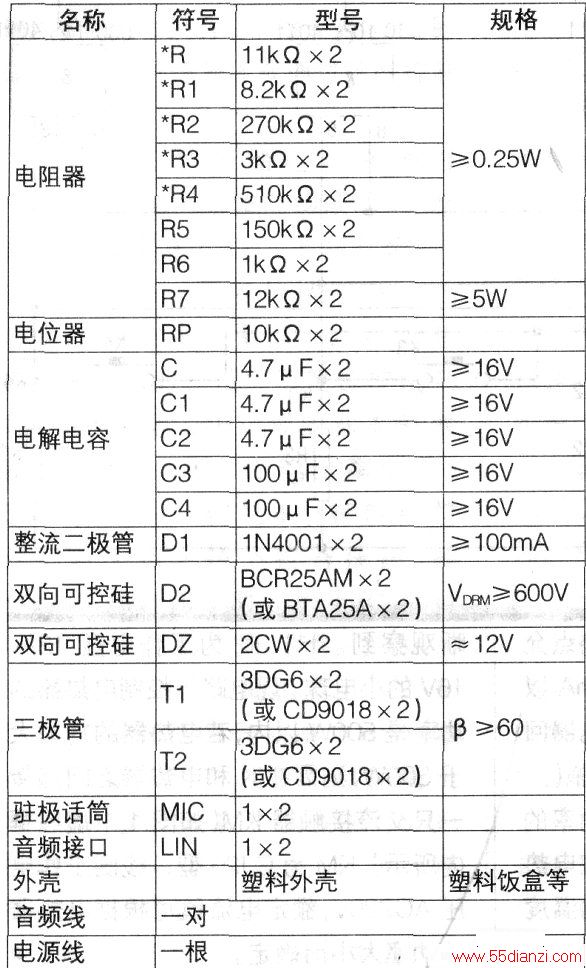

  器件选择如附表所示,“*”表示阻值可调整,*R调整驻极话筒MIC工作电压;*Rl、*R2为T1偏置电阻,*R3是Tl集电极负载电阻,*R4是T2集电极负载电阻;RP调整音频控制灵敏度,D1、D7分别为整流、降压;C3、R4、C4、Dz组成滤波稳压电路。

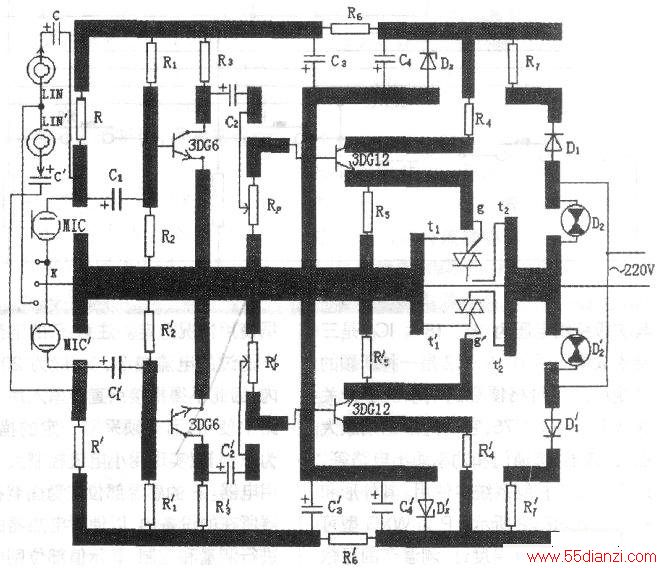

  印刷电路设计如下图所示,为了使话筒灵敏度达到要求,可调整*R的值,使话筒的电压达到3-5V、调整T1的集电极电流3mA左右,调整T2的集电极电流8mA左右。若彩灯达到600W以上,应给可控硅加散热片。

印刷电路



  控制器外壳可用尺寸适当的小肥皂盒或塑料盒代替。外壳周围要留一定的通风孔,以利于BCR25AM、R7散热。MIC安装在外壳的右侧方,电源线、音频接口及负载输出孔装在外壳的后方。

  此音乐灯控制器采用分立元件,制作简便、成本较低、工作稳定、灵敏度高及输出功率大。不但适于家庭,而且还可以在中、小型舞厅或娱乐场所使用,具有一定的推广价值。
