简易秒表的制作

点击数：7487 次录入时间：03-04 11:54:41 整理：http://www.55dianzi.com 娱乐电路

1．实训目的

（1）利用单片机定时器中断和定时器计数方式实现秒、分定时。

（2）通过LED显示程序的调整，熟悉8155与8051，8155与LED的接口技术，熟悉LED动态显示的控制过程。

（3）通过键盘程序的调整，熟悉8155与矩阵式键盘的接口技术，熟悉键盘扫描原理。

（4）通过阅读和调试简易秒表整体程序，学会如何编制含LED动态显示、键盘扫描和定时器中断等多种功能的综合程序，初步体会大型程序的编制和调试技巧。

2．实训设备与器件

（1）实训设备：单片机开发系统、微机。

（2）实训器件：实训电路板1套。

3．实训步骤与要求

（1）要求：利用实训电路板，以8位LED右边2位显示秒，左边6位显示0，实现秒表计时显示。以4×4矩阵键盘的KE0、KE1、KE2等3键分别实现启动、停止、清零等功能。

（2）方法：用单片机定时器T0中断方式，实现1秒定时；利用单片机定时器1方式3计数，实现60秒计数。用动态显示方式实现秒表计时显示，用键盘扫描方式取得KE0、KE1、KE2的键值，用键盘处理程序实现秒表的启动、停止、清零等功能。

（3）实验线路分析：采用实训电路板，其原理图参见附录。8位LED显示的位码由8155的PA口输出，段码由8155的PB口输出，PB口线与LED之间接有200Ω限流电阻，LED为共阴极数码管，LED显示方式为动态显示方式。4×4矩阵键盘的行线经5.1KΩ电阻上拉后与8155PC口的PC0~PC3口线相连，列线与8155PA口的PA0~PA3口线相连。8155的控制口地址为4400H，PA口地址为4401H，PB口地址为4402H，PC口地址为4403H。系统本采用11.0592MHz的晶振，本实训应改为12MHz晶振，以方便定时。

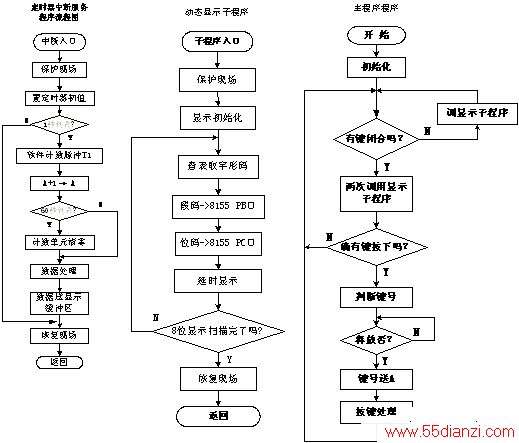

（4）软件设计：软件整体设计思路是以键盘扫描和键盘处理作为主程序，LED动态显示作为子程序。二者间的联系是：主程序查询有无按键，无按键时，调用二次LED动态显示子程序（约延时8ms）后再回到按键查询状态，不断循环；有按键时，LED动态显示子程序作为按键防抖延时被连续调用二次（约延时16ms），待按键处理程序执行完后，再回到按键查询状态，同时兼顾了按键扫描取值的准确性和LED动态显示的稳定性。秒定时采用定时器T0中断方式进行，60秒计数由定时器1采用方式3完成，中断及计数的开启与关闭受控于按键处理程序。由上述设计思路可设计出软件流程图如图7.1所示。
