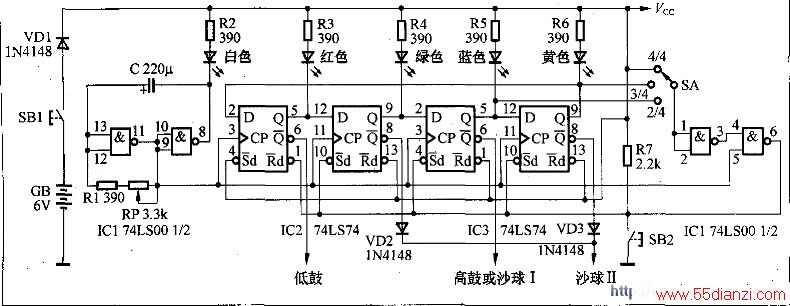

下图为简易电子节拍器实验电路，它由拍点发生器，环形移位寄存器、节拍类型变换器和节拍显示器组成。用IC1的两个与非门组成拍点发生器，RP为节拍速度调节电位器，调节范围40拍／分钟(庄板)～240拍／分钟(最急板)。用IC2、IC3双D触发器组成4位环形移位寄存器，当SB2闭合时，寄存器被置于“0111”，SB2断开时，寄存器开始移位。节拍类型变换由单刀三掷开关及IC1余下的两个与非门组成，当SA掷于节拍类型为4／4拍的位置时，4位灯依次点亮。掷于3／4拍时，前3位灯依次点亮。掷于2／4拍，只有前两位灯交替闪亮。节拍显示器由红色、绿色、蓝色和黄色4只发光二极管组成。
