给lC-M700收发信机加装一个带报附加器

　　lC-M700收发信机，连续射频输出功率IOOW，包峰功率达150W(PEP)。存储频道有48个之多，可同步和异频通信，接收灵敏度为0.5μV(S/N=12dB)，工作稳定，结构牢固，故障率极低。但此机缺少电报工作模式是最大的遗憾。为弥补这一缺憾，设计装置了一个单边带报附加器，对原机仅做了微小改动，使用效果良好。
　　
　　电路原理
　　

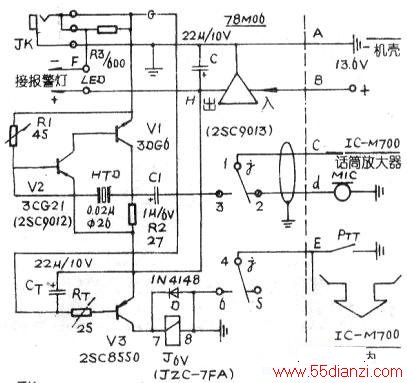

　　见下图，Vl、V2构成互补音频振荡器，产生800～1000Hz等幅音频；调整Rl值可以变更音调。

　　
　　V3、RT、CT组成延时电子开关电路，延时长短由RT、CT调正。当KEY按下后，电源负极触发V3导通，继电器J6V吸合。触点J4-6接通，代行PTT功能，IC-M700处于TX状态，同时J1-2断开，J1-3接通。发报时振荡器电源随KEY通断，V1、V2输出的800～1000Hz电码输入到话筒放大器，IC-M700发出单边带电报信号．HTD发出与电码同步的侧音。由于CT、RT的延迟时间大于电码间隔时间，所以，在发报过程J6V始终保持吸合，发射机也始终保持TX状态。只有KEY停顿时间大于延迟时间．V3恢复截止状态，J6V释放，电台才恢复到RX状态。
　　

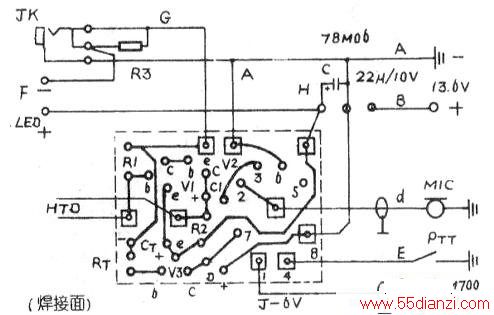

　　微型继电器、晶体管及阻容件均采用小型件，整个电路装在一块25×40毫米小电路板上（见下图）。6V工作电源取自紧固在机壳上的三端稳压器78M06。J1-2与话筒及放大器连线必须采用屏蔽线并一端接地，接地点接在话筒放大器输入级共地点上。JK利用原机外接扬声器插孔，LED利用原机sos报警信号灯，它与电码声同步闪亮。HTD贴附在机壳内适当位置。

　　
　　电路调整
　　
　　①调整Rl．使音调在800~1000Hz，或多数接收台认为合适的频率上。频率高清晰悦耳、抗干扰能力强，但应顾及到接收端CW通带宽度。
　　
　　②CT、RT的延迟时间要兼顾发报速度和快和慢，延时过短则当电码间隔稍大，尤其是新手上机，会造成一组电码未发完，J6V释放，电台由TX转回RX状态或vrT断接频繁，易损坏电台；延时过长则接收对方反馈信号等待时间过长，感觉迟钝，影响正常通信。延时在800毫秒左右较适当。
　　
　　③VI、V2振荡输出必须通过电台MIC音量控制电位器调整到调制度恰好的位置。调制度过强会造成电报信号阻塞失真，含混不清；调制度过低则电报信号过弱。经过实际Qso记下音量电位器最合适的位置，便于每次cw工作前定位。
　　
　　最后还要提醒的是，开启电台装设此附加器应留心勿伤及机内原件及配线。同时，电路板焊到A、H、G的接线应用粗绝缘线借以稳定电路板，保持电路板牢固。利用外接扬声器插孔及报警指示灯要将焊下的接线套上绝缘套管，防止线头短路、接地或搭接到主机电路板的焊点上。
　　
　　实际使用中若工作对方同样使用单边带报，则双方频率显示一致。如对方采用等幅报模式，则己方接收的真实频率应加1kHz（LSB）或减1kHz(USB)，这一点在Qso时应予注意。
