给电风扇加装自动跟踪装置

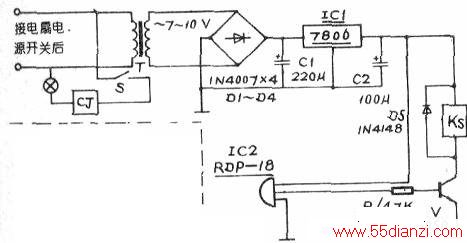

　　该装置电路如下图所示。电扇开启后，电动机运转，同时，220V交波电由电源变压器T降压，D1—D4整流、C1滤波、三端稳压器IC1稳压后得到6V直流电压作为控制电路工作电源。1C2是一个被动式红外探测器件，其敏感面与电扇风叶轴向平行，与风向同向。
　　
　　当IC2未探测到人体所发出的红外线时，即人不在风扇前方，IC2输出端为高电平，三极管V饱和，继电器KS吸合，衔铁线圈CJ将衔铁吸下，推动电扇摇头机构的蜗杆与蜗轮啮合，风扇摇头，并带动IC2 -起转动扫描，当转向人所在方位时，lC2接收到人体发出的红外线信号，经内部处理后，其输出端变为低电平，V截止，KS释放，CJ断电，弹簧将衔铁顶起，带动蜗杆脱离蜗轮，风扇停止摇头，对着人吹风。当人走动偏离风向时，IC2失去红外信号源，电路再次动作，这样便达到了自动跟踪目的。
　　
　　图中，CJ回路中串联一只灯泡，既能保证灯泡冷态电阻很小使CJ刚通电时的强励磁，又能使CJ线圈因灯泡通电后阻值上升限制回路电流，防止线圈发热烧毁。由于IC2 -探测到入体时，CJ便断电，工作时间很少，所以，尽管衔铁可能因磁通量不够，cJ电流略大却不致过热损坏。
　　
　　元件选用：T可用次级交流输出7～10V的电源变压器，功率有2~3VA便可。KS用任何6V小型直流电磁继电器，如JRX- 13F等。IC2是RDP-18型被动式红外探测器件，亦可用其它类似功能器件代替。CJ可用40A以上的交流接触器线圈。
　　
　　制作：衔铁机构如右图所示。用一块比CJ线圈架方孔略小、长度等于CJ厚度的软铁做衔铁，其上焊一块适当大小的软铁做成榔头形，连接处加工光洁，套上一只低弹力弹簧。衔铁下部与蜗杆上部点焊连接（不必强求牢固）。CJC设法做一塑架固定于蜗杆上部，其它有碍部件拆除。IC1安装于风扇罩前中间的装饰圆板上，接收面朝前，接线沿风扇罩钢丝引至装在控制盒内的电路板上。ICI上要加装一圆筒形定向罩，以免IC1较大的接收角度使风向偏移。本电路无需调试。
