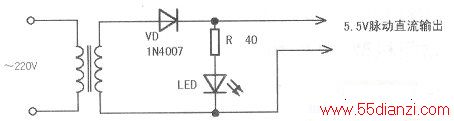

变压器式降压充电电路如下图所示。
该电路要优于电容式降压电路,就是体积和重量稍大些,在极端的情况下,如蓄电池断线开路等因素的影响也不会损坏LED,解决了断线蚀断问题,就可以延长手电的使用寿命。
针对上述出现的故障,解决的办法是:
1.找一体积大小合适的单刀双掷开关将开关S更换掉。
2.对蓄电池端线易蚀断的部分,用较粗的铜线焊接或用一段5A—10A熔断丝(铅保险丝)焊接,但焊接速度要快。5A~10A熔断丝作蓄电池引出线最佳,因为其主要成分是铅耐腐蚀。
3.对容量减弱电解液干涸但不是很厉害的蓄电池,可把端口盖撬开并抠开橡胶小帽露出两个小孔,把它放倒使小孔处于水平方向,然后视蓄电池容量大小加入适量的蒸馏水,加注时以不从端口流出为宜,最后盖好橡胶小帽静置几小时,使极板完全浸透后再充电。
4.对蓄电池完全报废的手电,维修经验是用体积大小合适的3.6V镍镉或镍氢充电电池来更换,或者找旧的老式手机和小灵通用的镍镉或镍氢充电电池来更换,这样做既可以使整个维修费用降低,也能使使用效果提高很多,它要比铅酸电池经久耐用,并且在同体积下容量要大许多,可以说不存在腐蚀问题。
在这里需要说明的是:
1.不能直接用锂电充电电池替换,需要用锂电充电电路,或将前述的充电电路改装才行,否则会有危险。
2.在操作时注意安全,特别是电容降压式充电电路,在每个节点上对地都有220V电压,要特别注意。
