差动变压器式传感器在压力测量中的应用

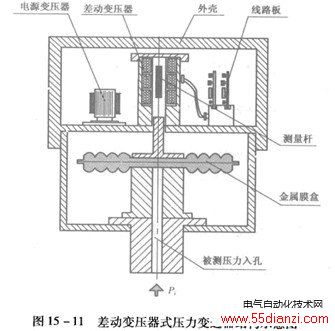

差动变压器式传感器可用于工业生产流程中的液体、水蒸气及不腐蚀气体压力的测量。方法是将非电量压力参数通过弹性敏感器件变为位移量送至测量电路。见图15-11。

弹性敏感器件一般称为膜盒，它是由两片压有波纹的金属薄片焊接而成。当膜盒两侧存在压差时，膜片将弯向压力小的一侧。因此可将压力转换成位移量。

元件组装时，要保证压力未导人前，活动测量杆处于差动变压器的中间位置，膜盒无位移，此时输出电压为零。当有被测压力导人时，膜盒在压差作用下，其自由端将产生与压差成正比的位移。测量杆按图示向上移动，使差动变压器二次绕组的感应电动势发生变化而有电压输出，此电压经信号处理电路处理后，送显示单元。

若后续电子线路为智能化电路，输出电压将在单片机管理下，可分送传输、存储、显示等单元。

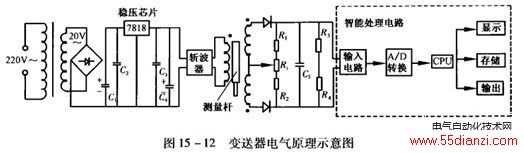

信号处理电路如图15-12所示。

220V交流电压经变压、整流、滤波、稳压、斩波后，转换为6V,2kHz的稳频、稳幅交变方波作为差动变压器的激励源。二次输出电压通过半波整流、滤波后，作为变送器的输出信号。R1 为调零电阻。

变送器输出信号经输人接口、A/D转换器送人CPU处理，然后按需分送显示、存储、输出等单元。
