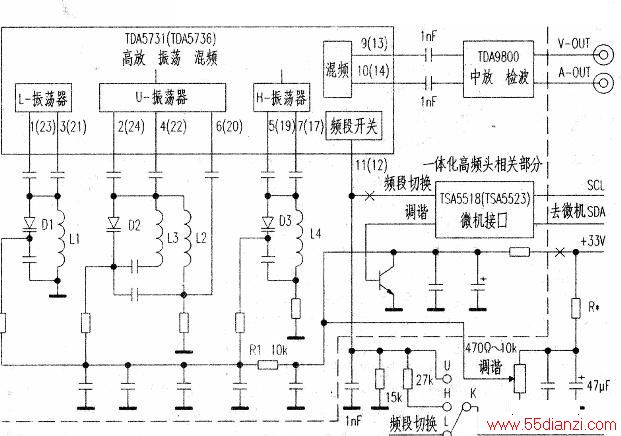

一体化全频道高频头相关部分电路见附图。
由附图可见，高频头部分电路与一般电调高频头没有什么不同，只是使用集成电路代替晶体管和一部分电路，其频道切换和调谐是由微机通过I2C总线向TSA5518或TSA5523发控制指令来完成的。因此，只要将图中频道切换和调谐丽条控制线引出，改用常规手动方法控制，就可达到目的，具体作法是：
1．切断印板上TDA5731第11脚(TDA5736是第12脚)与外电路的连线，从该引脚焊一引线直接引出高频头盒外，加装上附图中虚线下方的频段切换电路，开关选用一刀三位的。由于芯片的频段切换采用电平控制，其L、H、U段切换电平要求分别为<0.25V、2V、>4V，两个电阻的分压使H段切换电压为2V左右。
2．切断+3 3V与高频头的连线，在高频头内找到电阻R1，在其右端焊一引线引出高频头盒外，按附图虚线右下角电路装好调谐电路，电位器阻值为470Ω—10kΩ均可，最好用多圈电位器，这样调节手感较好。R*的阻值选取应保证使电位器电压调节范围在0—28V以上，才可有效接收所有频道。
对于外置型接收机，可先在机器外壳上找地方固定好频段开关和调谐电位器，其中+5V和+3 3V电源及滤波电路机内已有现成的可直接利用。
对于内置型接收卡，可将卡上无关元件去除，腾出地方另装+5V和+3 3V电源电路，电源变压器选用2W的。装好后不需调试即可使用。这个独立的一体化高频头可通过机／卡上的AV口连接彩投、小彩监及无增补频道的彩电，也可接到音响上作为扩充信号源，使你的音响增加几十套调频电视伴音节目。
