一体化高压电源QGT80A，采用高频逆变技术，具有过压、过流、短路保护功能。模块采用进口元器件和环氧树脂真空灌封，具有体积小、效率高，性能稳定的优点，可连续工作、频繁启动。
1．引脚电源
为模块化结构，两根细线为220V输入线，两根粗线为高压输出线，模块体上均已注明。
2．基本参数
1)工作电压：AC220V(llOV)±20%，50(60)Hz；2)功率：80w；3）输出电压(两种规格)QGT-80A20为5~20kVAC．QGT-80A40为20-40kVAC；4）功率因数>0.9；5)体积：4cmx5cmx10cm;6）重量．0,42kg。
3．原理

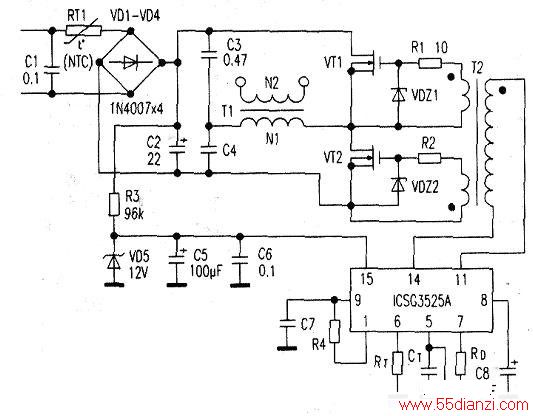

该电源工作原理简图见下图。由整流滤波、高频振荡、PWM脉宽调制、半桥式逆变电路和高频升压变压器Tl组成。其中，PWM控制器IC选用美国硅通公司生产的单片SG3525A，它是SG3524系列的换代产品，内部振荡频率f=1/CTx(0.7RT+3RD)，11和14脚输出两路相隔一定时间的PWM脉冲电压，通过T2驱动功率开关管VT1和VT2，使举桥式逆变电路产生30—46kHz的方波电压，经高频升压变压器T1升压至10～40kV。图中没画出保护电路。本电源电路虽不很复杂，但若在元件选用、工艺制作方面不严格操作，则难以制作成功。功率开关管VT1和VT2应选用BVDSS≥500V、ID≥6A、RDS<1.5Ω的元件，如IRF840、BU2331．RDS越小越好；电容C2选用高压高温小型铝电解电容，耐压450V；电容C3、C4选用耐压250V的金属化聚丙烯电容；升压变压器T1选用R2KB型磁心，初级采用φ0.8mm漆包线绕60—80匝，次级采用φ0.15mm漆包线绕40～60层，每层80匝，层间用厚0.1mm薄膜绝缘，采用E51型环氧树脂在真空箱中抽气灌封，真空度为1330Pa，灌封温度70~80qC。
4．应用
该电源输出电压范围很宽，在5—40kV范围均可正常工作。采用倍压电路或输出串联组合的方式，还可输出60—120kV电压。因此，可用于多种场合，以下略举几例。
1)臭氧电源：本电源输出高压高频窄脉冲电压，频率达20-40kHz。用于臭氧电源时，可达极高的效率和臭氧纯度，配以2_3支3500~5000mg臭氧管，也可同时驱动几十只小臭氧管。采用多组电源可制作大型臭氧机，输出电压按设计要求定。如需更大功率臭氧电源，可选用QGC-200（功率200W）和QGC-l000（功率1000W）型。
2)点火机：本电源输出高压可击穿相距10~20mm的空气间隙，并产生长10-30mm连续的长电弧，因此可用于燃油系统如燃油锅炉的电点火，无外围元件。也适于柴油、重油的燃烧点火。

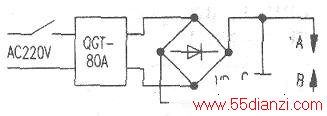

3)强电脉冲发生器：见下图。A、B间隙5~10mm，能产生极强烈的连续电火花和震耳欲聋的爆鸣，可获得大功率的电脉冲，VD选lOkV高压二极管，C选2000pF/20kV高压电容，并联电容数量越多火花越强。
4)大型负离子源：整流后可用于大型负离子电源。整流管选用IOkV二极管或高压硅堆。用于商场、剧场等环境。

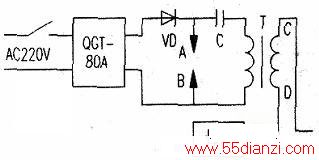

5)焊机、切割机高压高频引弧器：按下图可制作高压引弧器。C、D端串入焊机二次电缆。耦合变压器T采用φ10mmx60mm磁棒，电容C耐压0kV，可用2～5支2200pF/20kV并联代替。Nl用多股塑皮线绕3～4匝，N2用焊机扁铜线绕6—8匝，A、B放电间隙4~6mm。工作时，闭合开关，在焊枪和工件之间即可进行8～10mm间隙高压不接触引弧和不锈钢焊接。
6)静电植绒机、喷涂机：本电源可经倍压或输出整流眉串联升压，三台电源输出可串联成60～120kV，完全可满足静电植绒机、喷涂机的需要，而成本也远低于现有产品。
7)静电除尘：按照6）的介绍，可满足各类电压参数、结构形式的静电除尘机需要。如需用更大功率高压电源，可选用200W功率电源，其中QGT-200A20型，输出直流电压10—20kV;QGT-200A40型，输出直流电压30~40kV，输出不需整流可直接并联成400—3000W电源。
8)漆包线焊接：利用电源电弧对漆包线接头放电，瞬间击穿绝缘并将接头熔化为粒状焊点。适于电机定子、电器绕组引线焊接。省去了批量生产时费时的刮漆工艺。
9)其他：本电源在静电发生器、静电消除器、电网、教学演示等方面均可应用。
本文关键字：高压电源 元器件特点及应用，元器件介绍 - 元器件特点及应用
