用自制触摸开关替换GE LOGIQ a200型B超测量键

　　一台GE LOGIQ a200型B超，因为其“测量键”使用频繁而经常损坏。但因该测量键购置价格很昂贵且不易买到，故以前该测量键损坏后的维修，都是取下该机不常用键内的弹片代用。
　　
　　随着该键更换次数的增多，现在已经没有可供替换的键了。能否用一种长寿命的按键代替？曾经用常用的轻触开关代用，但是，寿命太短（一般不出3天就必须更换），且不美观，这种办法行不通。
　　

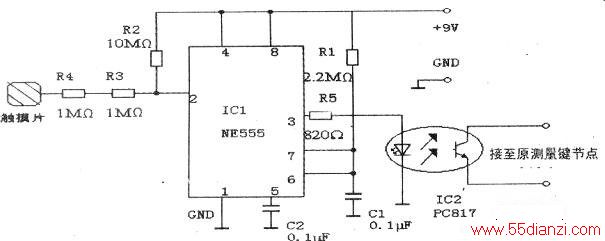

　　在仔细分析后认为使用触摸开关替代原B超机的测量键应该是寿命最长的；在考虑对原B超机电路没有影响的前提下，选用的触摸开关电路原理图．如附图所示。
　　
　　在附图电路中，IC1 (NE555)时基集成电路被设计成单稳态电路形式，以对②脚输入的电信号进行脉冲整形。改变R1、C1的值，可以调节单稳态时间。当用手触摸“感应触摸片”时，人体的杂散电信号经触摸片、R3、R4引入IC1时基电路的②脚，则其③脚输出高电平，经R5使光电耦合器内发光二极管发光，则其内部的光敏三极管导通（相当于原B超机的“测量键”闭合）。随后电路通过Rl对Cl进行充电，当⑥脚电位超过6V (2/3VCC)时，时基电路③脚输出跳变为低电平，则IC2内的光敏三极管截止（相当于原B超机“测量键“断开），从而完成一次开／关操作。经实际使用，该触摸开关电路替代B超机的测量键后对原B超机电路没有任何影响。另外，对该自制触摸开关电路如果不想另外增加供电电源，也可以利用原B超机键盘内部的4.8V电源，但这样可能增加原电路的供电负担（但可对触摸开关的灵敏度进行重新调整，即可以加大R2的取值或者减小R3/R4的取值）。该电路的实验成功，可以解决该机型B超按键寿命问题。
　　
　　为了便于操作，该自制触摸开关的输出采取接插件形式与原B超机的测量键连接，方法是从原机测量键两个电气触点焊接一个2芯杜邦线：而在触摸开关输出端焊接一个2针插座。将杜邦线插入此插座就可以了。
　　
　　注意B超属于精密仪器，连线焊接前，最好将键盘与主机连接的排线拔出以断开键盘与主机的电气连接。另外，焊接时电烙铁最好是拔出电源利用余热焊接，或者将电烙铁可靠接地！以防静电对B超机内电路中器件的损坏。
