手持式场强仪彩色电视图像监视功能的添加

　　从事广播电视系统安装或维护工作的技术人员，都希望能拥有功能齐全的测试仪器；但是功能越多，相应价格也就越昂贵)为节省开支，我们可以充分发挥DIY精神，自己动手给现有的测试设备增添需要的相应功能。

　　手持式场强仪功能介绍

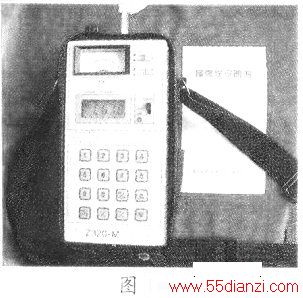

　　笔者所在单位日常测量电视/调频无线发射信号强度的是一台天津撒克微讯电子公司生产的中孚牌Z320-M手持式场强仪，如图1所示。该仪器采用的是美国全套技术，因引入了微处理器，精度高，体积小，很适合户外作业使用。

　　场强仪上方的指针式表头显示信号场强值，中间的四位半LCD液晶屏显示频道或频率值，下方的键盘操作区可直接键入频道号，或者切换为频率，频率范围46~860MHz，包括1~56CH中国标准电视频道和Z1~Z42增补频道，以及87~1O8MHz的调频广播频率，频道和频率都连续可调，频率步进值为1OOkHz；电平测量范围30~120dBHV，测量精度±1.5dB；采用峰值检波方式，测量带宽不大于300kHz，输入阻抗为750；自身带有40dB高频衰减器和20dB中频衰减器，并具备充电控制电路，因而除了使用交流220V供电外，还可以使用12节可充电电池。

　　内置超薄扬声器，方便监听电视伴音和调频广播，输出音量可调，扬声器还可切换为场强音响提示，通过监听场强音响的音调高低变化能快速调整定位接收天线的方向。其采用全金属外壳，小巧坚固)加之操作简便)称得上是一款便携实用的高精度模拟电视/调频场强仪，不过遗憾的是该仪器没有电视图像监视功能，有时给实地测量带来一些不便。

　　彩色电视图像监视功能添加试验

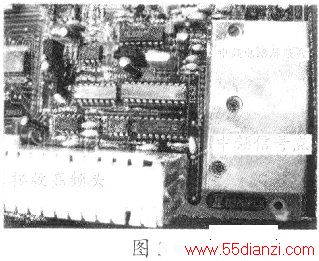

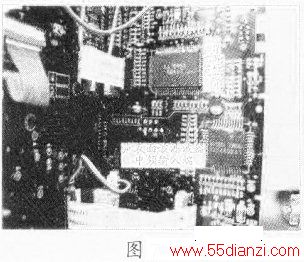

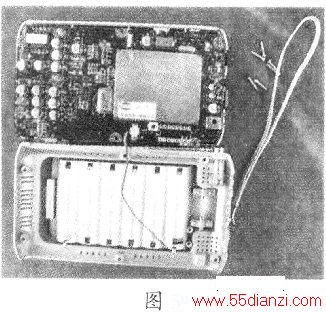

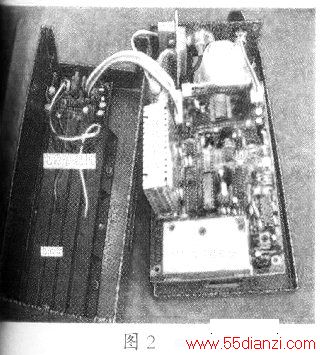

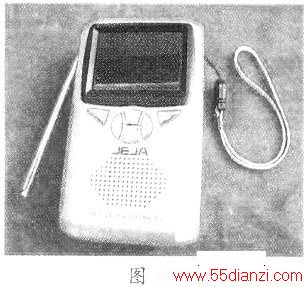

　　从工作原理上分析，场强仪的微处理器控制电路不管设计多么复杂，改变的只是接收高频头的本振频率，输出的中频信号频率应该恒定不变，如果小彩电得到这个中频信号且与自身中频频率一致：就应该能解出相应的电视图像和伴音。为了验证思路是否正确，首先打开场强仪外壳观察内部电路，如图2所示，发现该机采用了大量集成块，不过出于保护商业机密的目的，大部分IC表面的型号标识已被打磨掉，虽然不能完全了解它的整体电路组成结构，但幸运的是仍很快就从电路板上找到中频信号点，如图3所示)即高频头与中频盒中间标有IF的焊点。接下来就是寻找合适的小彩电作图像监视器，恰巧笔者手头有一台金积嘉牌的JV-250B液晶小彩电)如图4所示，具有菜单操作和存储功能，25英寸的TFT高清晰真彩屏幕，可装入6节充电电池，整机小巧，随身携带很是方便。打开小彩电外壳，如图5、图6、图7所示，一眼就能看到TDQ-3T高频头和F2957声表面波滤波器，并顺利找到了声表面坡滤波器的中频输入脚。

　　用一根屏蔽线将场强仪的IF点与小彩电的声表面波滤波器中频输入端相连，开机后，小彩电果然能解出场强仪所接收到的电视图像，试验成功，说明思路正确无误，两者的中频频率都是38MHz。

　　改造手持式场强仪

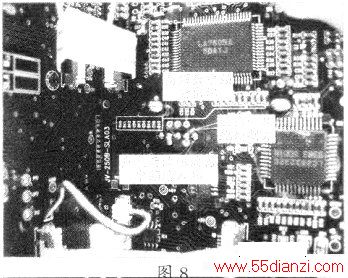

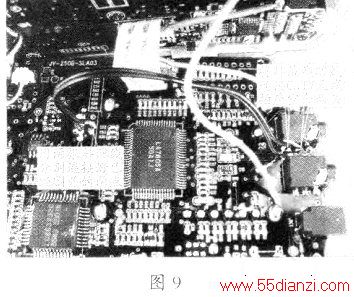

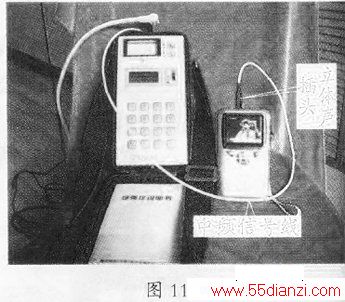

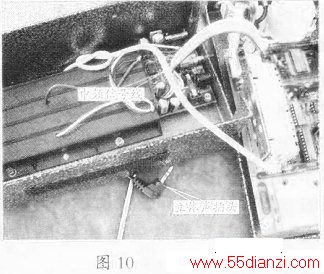

　　下一步就是准备工具材料动手改造，如图8所示，用锋利的壁纸刀将小彩电内的声表面波滤波器的中频输入端与高频头中频输出端割断，并用两根较细的优质屏蔽线分别焊接好，如图9所示，再与小彩电外接CATV的天线插座两空余脚相连，并把两屏蔽绂的屏蔽网接地，以尽量降低干扰。与此同时：用另一根较结实的屏蔽绂，把芯线和场强仪的IF点焊好并从后盖上穿出，如图10所示)并在末端焊上立体声插头，注意芯线要接插头的中间引线，使场强仪的中频信号被顺利引出来，这样就大功告成了。最后装好机器开始试机，如图11所示，效果比较理想，随着场强仪频道切换，小彩电监视的电视图像也相应变化，画面清晰逼真，伴音宏亮，且对场强测量的指示值影响不大。由于两者均能采用电池供电，在户外工作时使用起来甚感方便。

　　另外需要补充的是，这样改造后，从小彩电外接CATV的天线插座引入中频信号的同时，也会切断空中广播电视信号的通道，进一步减少了外界的杂散干扰。为了保留小彩电收看有线电视节目的原有功能，还可以对CATV天线转换线的插头改造，如图12所示，将原来的单声道插头换成立体声插头，并将中间与芯线相连的金属全部锉掉。
