前期准备
仅从外表看，P4版电源盒只比P3电源盒多出了一个4针双12V输出的插头而已，是不是焊上这个插头引出12V就大功告成了呢？并非如此简单。
补加该插头之前，必须要确认一下原P3电源盒的品质。从图1看出原机箱电源虽是P3版本(型号FSP200-61GN最大功率250W)，但做工颇为规矩、用料殷实厚重，与左侧金河田P4版电源相比亳不逊色。

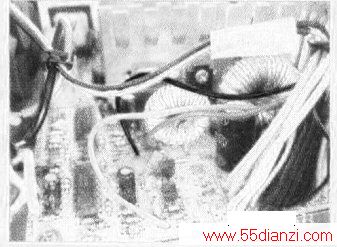

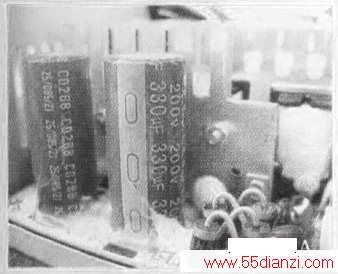

看交流电源整流和滤波部分更让人满意，双680μF的滤波电解电容的身影也出现在这款电源盒中，整流桥堆和谐波过滤电容、电感等元件的选取同样都超过了P4电源。加装双l2V插头，为P4主板效力应该是“胜任有余”（图2A/2B）。
另外，本着安全、稳定和可靠的原则，又测得原P3架构与P4赛扬架构机器的电流与功率之差，比照结果见下表。从下表中看出，早期P4赛扬平台的功耗并没有超出P3架构多少。

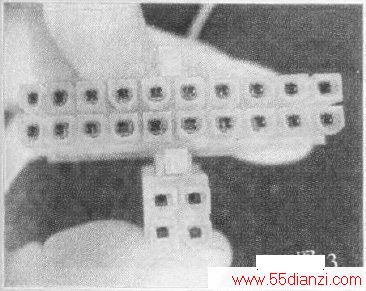

机器配置 P3架构 P4架构 图拉丁赛扬1.1G CPU：联想815EPT主板；GF440 64M显卡；80G酷鱼硬盘；15英寸方正液晶显示器 赛扬2.8G CPU；精英848P主板；GF5200 128M 显卡；80G酷鱼硬盘；17英寸普屏显示器 电流/功率 测试项目 不开主机显示器通电 0.086A/18.92W 0.300A166W 主机启动过程中 最小 0.350A 最小 0.410A 最大 0.382A 最大 0.770A 进入桌面后 0.362A/ 79.64W 0.592A/ 130.24W 关机后待机状态 0.070A/ 15.4W 0.080A/ 17.6W 注：P4 架构联机 15英寸液晶显示器，显示桌面状态下功率消耗约为 83W。 以上测量使用深圳产 DT9903C数字万用表。P4电源中的双l2V插头主要给CPU供电，经过对比看出，它与ATX电源的20针供电插头中间部位的4个针脚同出一辙。这里必须要提醒一下，挨着卡脚一侧的两线是l2V输出端，在P4电源里定义为黄色电线(当然，也可以选用其它同为红色或橙色的两线），外侧是接地的黑色的电线(图3)。
实际操作
先用0.5mm租的钢丝做成(图4A)所示的钢针，分别插入到插头内插针的两侧，一插到底)即可将其从插座内拔出；再用藏刀片撬起插头两侧的金属卡脚。取出相关的导线后，再用锯条锯下中间部分；并把插线按颜色定位插入到相应的插座内(图4B/4C/4D)。
最后就是动用烙铁，把两根橙色电线焊在l2V输出端的PCB板上，另两棵黑电线焊到公共地端，经视觉观察颜色线位和仪表测量其确为l2V电压后，即可插入到主板插座中，电源盒改造大功告成(图5A/5B)。
