最近刚刚将系统升级成了P4系统,加上原来的老硬盘、光驱又加了一个三星康宝。这样机箱内有两个硬盘,两个光驱,显卡、声卡、电视卡各一块。为了连接两台打印机还装了一块多功能卡,增加一个并口。只是机箱没有换,因为机箱还过得去,外观还可以,功率也有250W。可是由于各部件都是耗电大户,机箱内的温度升得很快。幸好没有出现因电力不足而导致的“死机”和重启故障。
可是当使用一段时间后,机箱的外壳都是温温的,打开机箱外壳摸电源都是热的,而且电源的排风口排出的风都比原来热多了。作为一个DIY当然要自己做些降温的工作。将自己的电源改造成一个双风扇能自动调节转速的风扇。

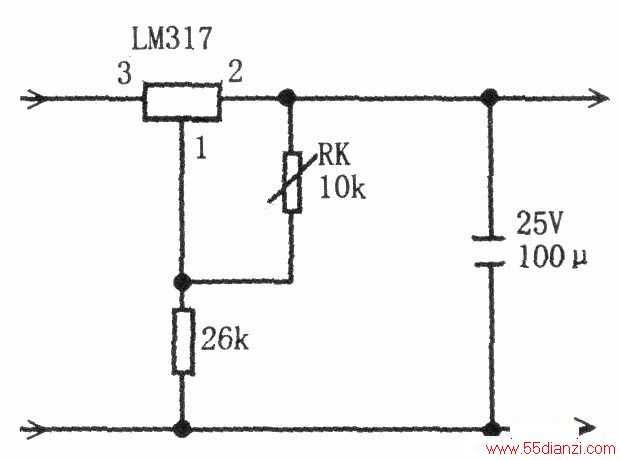

先在电源上盖上开一个洞,大小和电源风扇的大小一样。又在安螺丝的地方钻了四个孔,买来一个优质的电源风扇安上专对着电源内吹。这一步说来简单可是还是用了我半天的时间。将电源风扇的输入电路改造了一下加了一个小电路,电路图见下图所示。其中RE=10kΩ的温敏负电阻,这样温度越高电阻越小输出电压越大。我将这个温敏电阻放在机箱的上端测量机箱内最高处的温度,并在机箱的备用风扇的位置上也安装了一个散热风扇。
风扇的供电电路也并在那个自动调节转速的电路上。这样电源的第二个风扇也能给电源散热,而且机箱的风扇也能将机箱内的热空气排出。
最重要的是:这两个风扇都是根据温度自动调节转速的。这样当机箱温度降下来时,风扇的转速也下降。机箱内的三个风扇都是采用的温控。
