R601PW是一款纯粹的收音机，原木外壳，电子管放大，这种形式是很多爱好者都闻所未闻。如果不是电子管音频功放在上世纪70年代末开始复苏，恐怕很多老资格的发烧友们也会感到陌生的。无论如何，它会唤起我们很多记忆深处的东西。
听久了，就想动手，这大概是无线电爱好者的通病。无论好坏、无论贵贱，不拆不改总觉得“不过瘾”0那就改吧，对与错，成功与否，改过之后才知道!
R601PW不是为HI-FI设计的，仿古的意味大于技术本身，所以这次摩机也只是让它更像我们这一代人想象中的东西，而不是让它“Hi-Fi”起来。
1.更揍或者重绕电源变压器
在安静的环境下，1m的距离内，电源变压器的哼声、叫声清晰可闻。上世纪40、50年代，电子管机还主要注重出声、出功率，所以在那个时代，这也许是可以忍受的，但是我们不能把它也奉为经典，如今的这些噪声会让我们感到很不舒服！

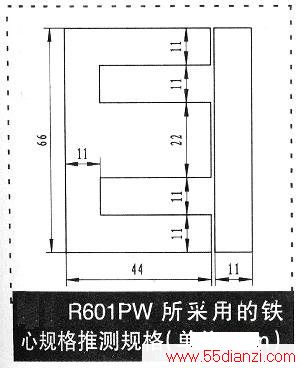

实测的电源变压器的外形尺寸如下：68（宽)x58(高)x38(厚)，单位：mm，包括外部屏蔽壳。从上述尺寸可以大致判断出该变压器采用YEI型(国内四机部标准与国际标准相近旧铁心，铁心实际规格为：型号YEI-22，各部分尺寸：E形66x44；1形11x66，单位：mm，叠厚约36mm，铁心推测的规格如图1所示。
图1
如果有条件，变压器可以利用现有的铁心重绕。为保险起见，用另外的已知品质合格的铁心重绕一个变压器更好，这样就可以避免因为原配变压器铁心不合格而多走弯路。也可以从市场上购买一个品质合格的胆机电源变压器，这是比较省心的，只是如今胆机已经不流行，相关配件的价格很多已经偏离了正常水平，这样的变压器一般会很昂贵。还有一种方法是就近找一个制作电源变压器的小门市或小工厂，因为规模小，一般会提供定制，把自己的要求说清楚，定制一个变压器。
笔者采用的是第三种方法，比自己绕要贵一些，比上述第二种方法要便宜得多，但省心、省力，关键是还可以完全按照自己思路绕出一个变压器来。要知道，其实电源变压器没有“哼声”只是一个初步的、基本的要求，尽管这个要求对很多厂家已经是高要求了，可是要想变压器有好的表现，除了铁心材料、漆包线的质量等满足基本要求外，绕组的绕法、浸漆的方法等还是有一些要求的。
2.将耳机输出变为真正的立体声输出并兼有线路输出功能

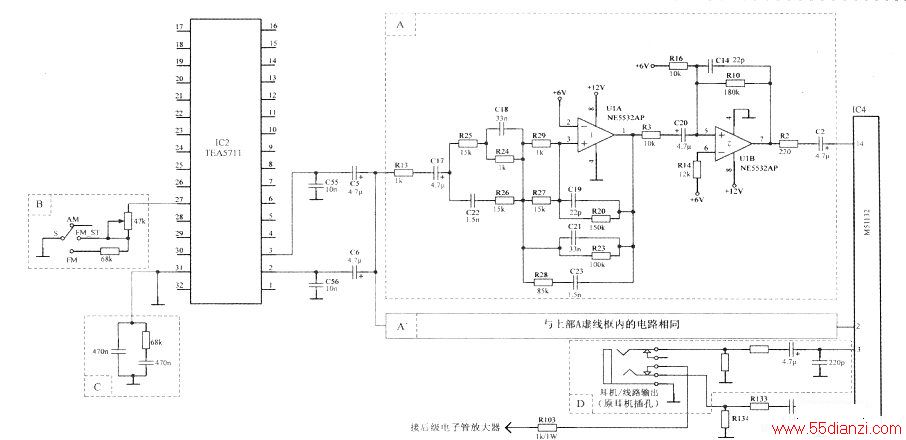

R601PW中的收音部分采用改进型的TEA5711T收音电路，AM(调幅)/FM(调频)双波段单声道收音。TEA5711T本身是针对立体声收音设计的，已经集成了FM立体声解调电路，只是R601PW中仅利用了其单声道功能。电子音量控制IC也是双通道版本，采用Renesas(瑞萨)公司的M51132，为单声道改立体声提供了很大的便利条件。图2是与摩改相关的电路图。关于TEA5711T和M51132的详细情况，可以参考笔者在《邂逅R601PW古典收音机》中的介绍。
图2
图2中所有带编号的元件是R601PW中原有的元件，编号来源于印制板，不带编号的是需要新加的元件，线路上打红“X”的地方是要在印制板上断开的地方，红色线是线路断开后要增加的电路。
最大的工作量是图2中编号为A方框内的原理图设计，这个电路可以称为滤波器，也称为陷波器。该电路是为了改善收音电路中输出的音频信号的听感质量设计的，原机是单声道设计，所以只有A框中的一路，改为双声道后，就需要另加一路，如A’框位置。A框内电路的电阻精度推荐使用±1%的5环金属氧化膜电阻，U1A外围的电容推荐使用CBB电容。按照A框中的电路复制同样一个电路图，元件排布参照原电路，单独用一块小电路板装配好，测试确认没有问题后再用适当的方法，加装到A框电路的印制板上位置的上方。固定时可以采用铜柱支撑，或者用热固胶先设置几个固定支点，然后将加装的电路板粘上去。两部分电路板之间垫几层牛皮纸或者青壳纸以防短路，或者同时在两层纸之间垫一层锡铂纸进行屏蔽。注意不能用常见的热溶胶，因为R601PW工作后机内温度比较高，热溶胶会复软而失去固持力。

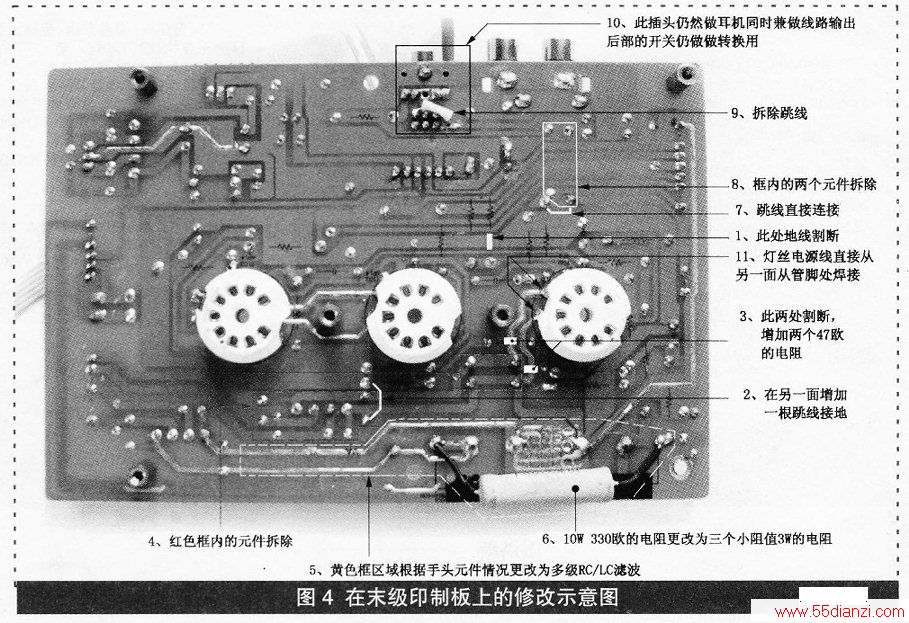

M51132的另一各通道是闲置的，只需要将A、框电路的输出端与M51132相应的输入端连接即可，引脚编号如图2中的IC4所示。D框电路是在原机耳机插孔的基础上改进的，原来的耳机输出来自功率放大器输出，与80扬声器共用一个输出绕组，通过与插孔联动的2x2小信号开关进行耳机与扬声器输出的转换。如果采用比扬声器阻抗高的耳机会获得较好的效果，使用附加的阻抗匹配的绕组比较好，如160的，而采用小信号开进行功率信号的转换也不合；理，所以将耳机插孔完全与功率输出部分断开，方法见下文中的图4所示。耳机输出接M51132的信号输出，兼做立体声线路输出和耳机输出，插座白带的2x2开关用于耳机/线路输出和内部功放的转换，当插入耳机或者线路输出插头时，信号与内部电子管放大器断开，美中不足的是不能同时关闭后级功放，后级放大器仍然在工作。
不过M51132的输出特性更适合做线路输出，如果这个输出主要想用作耳机输出，推荐增加一个耳机放大器。比较简单的方法是增加一个双运放组成的跟随器，也可以采用新型的耳机放大器，如TPA4411或者MAX4411等，单电源供电条件下可以省略输出耦合电容。D框中需要增加的元件如果IC4旁边不好加，可以加到耳机插座附近，
不过电容推荐加到IC4旁边，以防止输出端意外短路损坏IC4。
图2中B框是用于AM/FM以及FM单声道/立体声转换的。开关S是原机的3x2输入选择开关，3档刚好可以实现AM单声道/FM单声道/FM立体声转换，因为采用了TEA5711T典型的单声道/立体声转换方法，是为了只使用一根连线即可实现三种状态的转换。困可调电阻对FM立体声分离度有影响，可使用一个固定电阻替代，有条件的话可以调试后再换成圈定电阻，两个电阻加装到开关转换板即可，这样可以减少连线，原机已经有两个电阻，可以拆下来再利用。
D框中的电路是FM立体声输出滤波网络，是需要新增加的，可以使用贴片元件焊接到TEA5711T第31脚的附近。
如果不想听到经过修饰的声音，那么A/A、框内的电路可以省略。原机A框内的电路可以改做为线路放大器或者耳机放大器，视具体应用而定，或者干脆跳过不用，那么摩改就简单多了。
3.电源滤波电路和前级电子管灯丝供电方法的摩改
正如开篇所说，R601PW不是为Hi-Fi而设计的，所以前级电子管6F2的灯丝使用直流供电似乎不太必要。
前缀电子管灯丝是采用直流还是交流供电，目前还没有定论，经典名机都有过成功的应用。采用直流供电的理由是交流供电的灯丝更容易感应噪声，尤其是一些灯丝与阴极的物理距离比较近的型号，而由此带来的缺点是供电电路复杂，灯丝发热不均匀，如果没有延时供电电路，电子管的寿命会很容易因电流冲击受到影响，听感上声音表现则偏硬。采用交流供电的理由是电子管的灯丝原本就是按照交流设计的，供电电路简单，灯丝发热均匀，不易受开机电流冲击，在电路布线处理合理的条件下，感应噪声的增加缺乏有力证据，但声音表现更温暖却是事实。
基于以上理由，6F2的灯丝可以改为交流供电，实测的结果和听感是：未见有噪声指标劣化。而拆除的整流桥、滤波电容刚好可为摩改主电源的滤波电路腾出了不少地方。

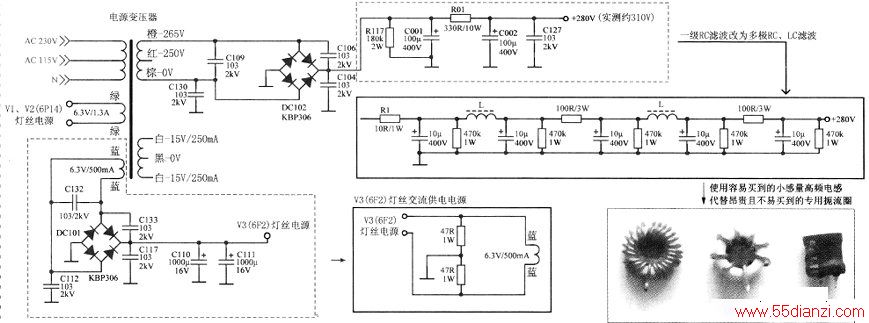

R601PW的主电源电路采用简单的一级RC滤波电路，没有专用的扼流圈，也没有近几年兴起的有源电子滤波电路。推动级和输出级共用一组电源，滤波电路颇显淡薄，而两个大容量(100μF)的高压滤波电容不但体积大，对电路也是有冲击的，所以决定改为多级RC、LC滤波电路，以多个小容量(4.7μF)并联代替单个大容量高压电容，多个小功率电阻(3W)串连代替单个大功率(10W)电阻，同时增加串联、两个价廉易得的高频滤波电感，总体滤波效果提高但成本却会有所降低，这一部分电路的体积也不会明显增加。摩改前后的电路原理对比图如图3所示。
图3
在图3中，采用了两级RC电路和LC组合滤波电路，放电电阻也改成多个并联。电感实物如图中所示，电感量在几微亨至几百微亨，与线圈匝数和磁芯材料特性有关，其中两个磁芯为环状，在开关电源中很常用，所以这些电感很廉价，也很容易找到，与专用的胆机电源扼流圈相比效果可能会差一些，但重量、体积、成本的优越性要大得多，当前来说更具有实用性。与简单的一级RC滤波相比，对前级的改善效果会更明显，至于电感的电感量则不用强求，视手中或者容易找到的材料为准，实践上滤波的级数也可以灵活增减。
图3中也同时包括了6F2灯丝供电电路的摩改，其中，两个47Ω的电阻用于平街调节，可以使用可调电阻以获得期望中更好的效果，如果使用贴片电阻，紧贴背部铜箔安装，常见的0.25W和0.5W都可以使用。实践中笔者采用的是0.25W的贴片电阻，可以参考下文中的图4。
