本文介绍的系统电源控制器，采用风扇控制集成电路，针对音像设备中上述问题专门设计，具有以下特点：
(1)可用本机键手动或遥控操作音像设备电源；(2)手动或遥控操作时，均有LED发光显示和蜂鸣器提示音；(3)具有步长值为0.5h的0.5h～7.5h定时关机功能；(4)关机记忆功能，记忆关机前的工作模式；(5)成本低，制作和使用方便。

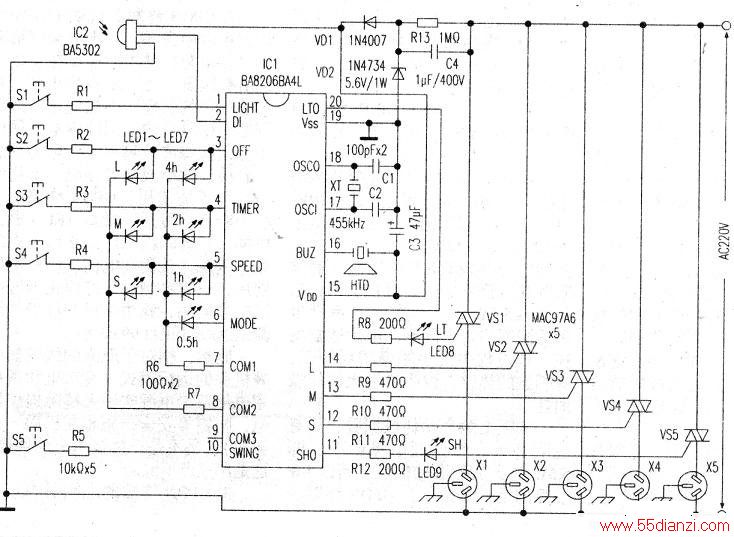

电路原理如附图所示。IC1使用风扇专用控制电脑芯片BA8206BA4L，它具有关机(OFF)、累进定时(TIMER)、弱(LOW)、中(MEDIUM)、强(STRONG)三种风速(SPEED)，三种风型（自然风、睡眠风、正常风）、一组摆头(SWING)、一组独立（不受关机键控制）的彩灯(LIGHT)、红外遥控编码串行输入及译码驱动等功能。除风型(MODE)功能未用外，其它各项功能均得以利用，利用双向可控硅VS1—VS5控制电源插座X1～X5上的音像设备。
220V交流市电接入后分成两个支路：一路送向可控硅和插座：
另一路经C4降压、VD1整流、VD2稳压和C3平滑滤波后，为主芯片IC1、红外接收电路IC2（BA5302或TK19等）及控制电路供电。
石英晶体（或陶瓷谐振器）XT和补偿电容C1、C2组成455kHz时钟振荡器，用以统一各部分电路协调工作。HTD为压电陶瓷蜂鸣器，用来产生按键确认音：静止时按启动键S4产生的“Bi-Bi-”声．按其它键产生“Bi-”声（用遥控器操作时键音相同）。
S1一S5为手动操作控制键（自动复位式）．各键功能简述如下。
1．插座X1控制键S1:IC1①脚内有一个双稳态触发器，按一下S1，VS1导通，Xl上的音像设备工作．LED8(LT)点亮作工作指示。再按一下S1，VS1关断，LED8熄灭，X1失电，如此反复。S1操作不受关机键S2控制，只要IC1通电，就可对X1进行通、断电控制。
2．关机键S2:IC1(BA8206BA4L)芯片的③脚不具备开机功能，开机启动由⑤脚外接S4控制。在正常工作日寸按动S2，除X1外，X2～X5均失电停止工作，LED1~LED7、LED9熄灭。
3．定时工作选择键S3:IC1芯片具有0.5、1、2、4四段累进定时功能，每次按S3时间递增0.5h，按(0→0.5一1一1.5一2……一7.5→0→0.5……循环选择定时工作日寸间，并由LED4→LE1)7显示定时剩余工作时间。
4．启动及插座X2—X4选择键S4:静止时按S4芯片IC1启动工作，3s后自动使X2通电工作（初始上电）或自动转入被记忆的上次关机前工作的插座(X2～X4)，并由LED1—LED3(L—S)显示插座供电状态，但定时时间不会被记忆。启动后，如连续按动S4，则按X2→X3→X4一X2……循环选择通电工作插座。
5．插座X5控制键S5:按一下S5，插座X5通电。
再按一下S5，则X5断电，如此反复。X5受S2关机键控制，关同时X5断电．．BA8206BA4L的主要技术参数如下：工作电压VDD=3V一6V;功耗PD≤500mW;输入高电平VIH≥3.5V;输入低电平VIL≤1.5V；输出电流11→14、20脚10mA，16脚5mA，⑦一⑨脚40mA;‘T=作温度一10℃～+700C。
BA8206BA4L可与BA5104配用实现遥控操作（BA5104应用电路可参考有关资料），此时S1~S5、R1—R5可不接。若不需遥控，则一体红外接收头BA5302可省去不用。VS1～VS5可选用MAC94A4、MAC94A6、TLC336A、ZD607、BT132等双向可控硅。
BA8206B系列共有BA8206BN3、BA8206BN3L、BA8206BN3K、BA8206BN3KL、BA8206BA4、BA8206BA4L、BA8206BA4K、BA8206BA4KL八个品种，N3版和A4版（型号后缀）、L版和非L版，K版和非L版的封装。引脚排列及功能、启动、关机、定时等的功能是有区别的。
