二合一单端甲类胆功放的实验

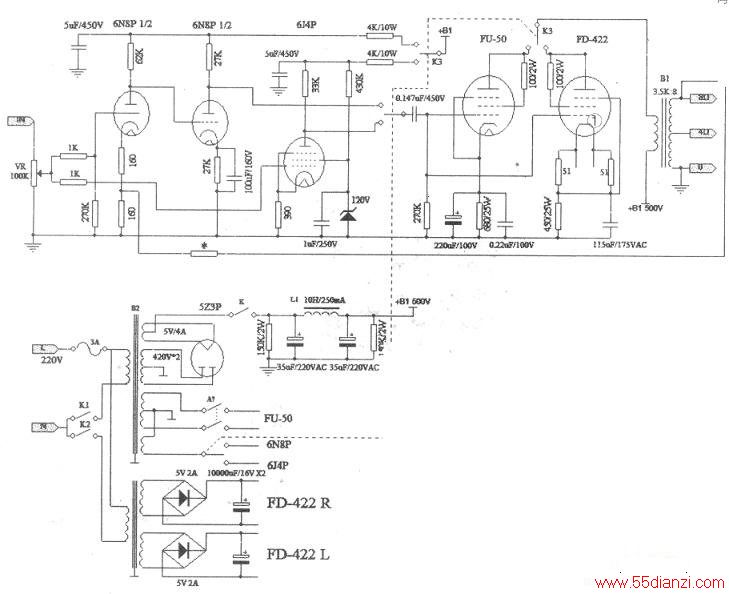

　　在一台功放的基础上增加一套胆管及少量阻容件，组合成为两台不同风格的功放。两套功放共用一套电源和一对昂贵的输出变压器，两套胆功放仅占一台的位置。两套前级可以任意选择三极管前级或五极管前级。两套后级，一套用旁热式五极管FU-50，另一套用直热式五极管FD-422，只需拨动开关就可以选择所需的前、后级工作模式，下图是电路原理。

　　
　　本功放为单端甲类放大，采用全对称镜像设计。底座前部左右两边分别设置音量电位器，右边外侧是电源开关，靠内侧是直流高压开关。在底座上第一排靠中左、右位置为6N8P第—套前级放大器管，两旁为FU-50功率放大管。第二排中间为523P整流管，两边是6J4P第二套前级放大管。第三排中间是c型阻流圈、两边是FD-422，靠外侧是两只油浸电容，最后一排中间是电源变压器，两边是50w输出变压器。
　　
　　一、前级放大器(一)

    本前级为获得良好的稳定性，降低整机噪声和失真，不追求高灵敏度，而采用低μ管6N8P，该管一半作信号放大，另一半作电压推动。该组合前级很经典，具备较强的电压放大能力，有较好的频响和相位特性，非常适合CD、DVD及各种数码音源，增强音乐的韵味。
　　
　　二、前级放大器(二)

    本级仅为6J4P -级放大。五极管作电压放大器时噪声、失真均比三极管稍大。但五极管亦有其优越之处，放大系数比三极管大很多。6J4P的屏极负载电阻RL取值较小，原因是五极管Ri高，负载电阻RL过大则对高频衰减大。614P的RL控制在56Kn，高频响应可以延伸到30kHz以上，并且UP高则失真小，动态响应好。为了确保本级的保真度，为614P帘栅极设置稳压电路，因为五极管帘栅极电压稳定性极为重要，与音质密切相关。
　　
　　三、功率放大级

    FU-50为中功率五极管，屏极电压800V，屏耗40W，早年是军事用品，用于车载移动大功率无线发射。该管频率上限很高，用在音频放大器当然不在话下，三极管接法有较宽的线性区，保真度较高，频率响应较宽阔。该管最大的特点是音色十分透明，清澈见底，具有与众不同的音乐韵味。
　　
　　FU-50接成三极管时能达到10W的输出功率，是一只深受烧友喜爱的廉价功率放大管。
　　
　　另一组功率放大管采用FD- 422。FD- 422为直热式五极功率管，为了防止外界干扰，制造过程中在玻壳壁上喷有石墨层，起到良好的屏蔽功能。用该管制成的单端甲类放大器声场开阔，瞬态响应好，弦乐和人声还原真实，胆味浓郁。将其接成三极管，音质与胆王300B很接近。
　　
　　笔者装机旨在追求高音质的亨受，所以选择单端甲类电路。虽然效率低一些，但声音非常悦耳动听。由于这两组功率放大级都是经典线路，即是将五极管帘栅极用一只小阻值电阻连接在屏极上，电路简单易制，所以笔者叙述的空间不大。剩下来就是如何用好FU-50和FD422这两只胆管，将其潜力发挥到极致。下面谈谈笔者的体会，供同好参考：
　　
　　第一要在电源供给系统上下重料；第二要选择好的元器件；第三要在调试上下功夫。只有做到上述三点，一定能出靓声。
　　
　　四、电源

  音响中电源占很重要的地位，尤其是甲类机对电源的供给要求更高。经粗略估算，功率较大的两只FU-50，加上5Z3P整流供电，消耗约150W的功率。为确保整机品质，选用300W的电源变压器，有150W的余量储备，此属较保守的配置，虽然经济性差一点，但内阻小，在高温环境下可以长时间安全工作。
　　
　　高压滤波电容用油浸纸介电容为好，频率特性优良，体现在高音通透，低音弹性十足。音质要比用电解电容好很多，扼流圈用C型铁心，15H 250mA。

　　五、元器件的选择

  输出变压器是本机价值最高的器件，选择性能良好的输出变压器，对放大器音质音色至关重要，如果使用不良的输出变压器，便失去装机的意义。本机选用一次侧阻抗3.5KΩ，功率20W～30W即可，而笔者却使用了50w的，价格高许多，但有利于低频_F潜，不用当心大动态时磁饱和。另一点要挑选声誉好的产品，笔者选用凯立牌变压器，感觉不错。
　　
　　耦合电容器采用国内早期生产的CYM-2，0.1μF并联0.047μF的油浸电容，与进口的斯碧V-Q西电、BlacKMat等油浸电容对比，音色一点都不输给洋品牌。
　　
　　傍路电容均采用油浸加薄膜无极性电容，对音质与音色有一定的提升，明显感觉声音更清晰明亮，低频力度大增，弹性十足。
　　
　　退耦电容切不可取值过大，否则会损失很多细节，首选油浸电容或聚丙烯电容。
　　
　　设计底盘时尽可能大一些，将全机的电容全部用上无极性电容，这样对提高音质音色大有好处。
　　
　　六、调试

    机子组装好后重要的工作是调试，通常将功率放大管调整到标准屏耗功率的百分之八十，因为此时的屏耗其工作点正好在线性区上，而且也有利于延长功放管的工作寿命。
　　
　　例如本机FU-50功放组，总电源500V经输出变压器压降，实测屏压为482V。屏极电流I=U\R-60\700-0.085A，功率P=UI=(482V-60V)x0.085=35.87W。
　　
　　DF422功放级的总电源与输出变压器是共亨，屏极电流I=U\R=29\450=0.0644A，功率P=U1=(482V-29V)X 0.0644=29.1W。
　　
　　调试工作是7项很复杂的事，也是玩音响中技术含量最高的活。调整到位才能得到靓声和延长功放管的寿命。
　　
　　七、使用注意事项

    在切换前级之前先将高压开关断开数秒钟，等滤波电容内电能耗完后再切换，以免高压打火产生爆炸声响。
　　
　　八、两组前级试听结果

    第一组为三极管6N8P作两级放大电路，在重放音乐时感觉声音甜美清晰，特别是女声如童丽、龚珥的歌声，情真意切让笔者陶醉。听小提琴，琴声细腻流畅，泛音余韵恰到好处，高频向上延伸自然。小号明亮而凛洌，极为干净清爽。
　　
　　第一组为五极管6J4P，出声有醇厚感，例如播放赵鹏的唱片，低音极为出色，具备穿透力。重放动态大的音乐时，背景安静。在配合后级FD-422时，体现在高音纤细圆润、中音丰满舒展，低音鼓点雄浑而有力，直迫肺腑。
　　
　　九、两组后级试听结果

    将FD422接成三极管电路，音色很接近300B胆，声音具有古典的韵味。虽然300B的韵味与细节要好过FD-422 -些，但两管价格相差十几倍，我想FD-422更适合老年发烧友和工薪阶层的发烧友。
　　
　　至于FU-50，出声更加干净、清甜。给聆听者一股朝气蓬勃的感觉。虽然FU- 50不能与300B对比，但FU-50的低频力度要比300B好得多。
　　
　　上述两只胆管在用于音响中可以说声靓价廉的高性价比的好胆，其音质音色都优于四极管。
