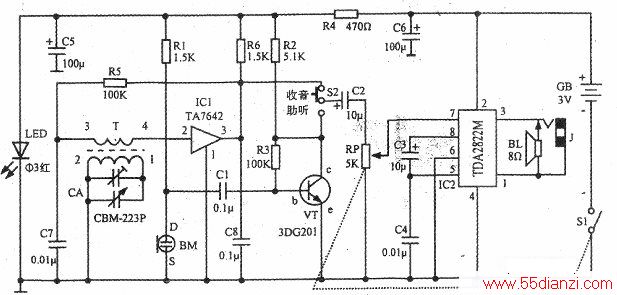

这款收音机采用直放式7A7642和功放TD2822，电容驻极体话筒。别看TA7643体积小，内部集成了10只三极管，包括三级高放、一级检波和一级低频放大。具有输入阻抗高、增益大、耗电省、外围元件少、电路无需调试的特点，非常适用于微型收音机。电路如下图。R3偏流电阻，R4稳压限流电阻，R5是集成块偏流电阻，R2、R6是负载电阻，R1驻极体话筒供电电阻，C6、c5是退耦滤波电容，C1、C2是耦合电容，C8是滤波电容，滤波高频信号。C7是旁路电容，C3、C4反馈电容，LED稳压兼指示。RP构成带开关音量电位器，S2为收音助听切换开关，BM是驻极体话筒。IC1是高放检波低放集成块，IC2是音频放大功放集成块，J是耳机插座，BL是扬声器。
1.收音机原理
外来信号经过磁棒感应到天线线圈1和2，通过CA的调谐回路选择所需的电台频率，此频率通过磁棒感应发到天线线圈3和4输入到IC1的②脚，通过IC1的②脚经过IC1内部处理电路（高放、检波及相差电路等），在IC1的③脚输出通过S2送到C2，RP到IC2的输入端⑦脚进行功率放大，从①和③脚输出至BL发出声音。
2．助昕器原理
外来音频信号（即说话）通过驻极体BM转换成电信号，由于此信号比较弱，所以通过C1送到VT的基极进行放大。放大后的信号通过S2送到C2，通过RP的音量调节送到IC2的⑦脚进行功率放大，从①和③脚输出由BL喇叭放出声音，通过调节BP控制助听器的音量，从而控制外来声音的大小或者自激啸叫。
3．这里T是普通的磁棒线圈（接线编号如图），圈数多的一组1和2线圈接双联CA（外形如图），圈数少的一组3和4线圈接IC1; IC1是微型收音集成块（其外形如图）和普通90系列三极管的外形一样，请不要与9011、9014和3DG201相混淆；S2是收音、助听的切换开关；BP为音量控制电位器，IC2是功率放大集成块（各脚功能如图）；J是φ2.5mm的耳机插座；LED是发光二极管作电源指示灯用，电阻值的计算见“色环电阻色标数”；CA双连电容器只用其中容量大的一联。
4．用万用表测量一下各元件的质量，做到心中有数。当插元件时，请先插电阻、瓷片电容、电解电容器VT1、IC1、IC2、LED、CA，也可以自己觉得怎样好装就怎样装，原则是从小到大、从低到高，先阻容件后晶体管和集成块，焊接时尽量快并不要有拖锡现象，全部工作安装焊接完后，即可进行调试。
5．助听器部分的调整
将S2拨至“助听”处，S1关掉装好电池（注意电池正负极）用万用表lOmA电池挡垮接在S1两端，电流应为5mA左右（否则调整S3值），插上耳机将RP调到合适位置，对着话筒吹气，耳机可听到清脆的声音，若无声，请注意检查驻极体极性是否接反以及电路元件有没有装错。若将耳机换成1W扬声器助听即成为一部小型扩音机。
6．当助听器调好后，收音机的调整就很简单了，将S1关掉，S2拨到“收音”处，测S1两端的电流为5mA左右，这时打开S1将RP调到最大，拨动CA旋钮即可收到广播电台的声音（若测的电流大于10mA或为零，请仔细检查收音机部分有无虚、假、错焊）。调整CA上面的微调电容和磁棒线圈在磁棒上的位置或增减磁棒线圈1和2的圈数，可以调节频率覆盖范围在525kHz_1605kHz之内。
