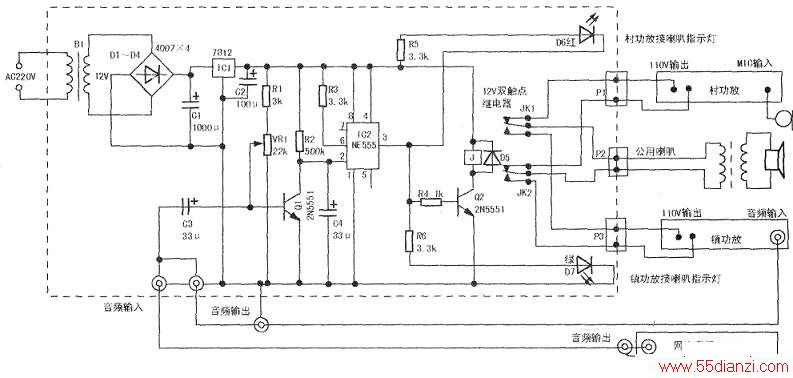

下图是根据要求设计制作的切换器电路图。
10W/12V变压器输出经整流滤波后，通过三端稳压器7812稳压后给电路供电。IC2是时基电路NE555，构成15s延时的单稳态电路。
Q1构成开关控制电路，R1、VR1给Q1提供偏置。调整VR1，使Q1的基极电压低于0.5V，处于临界导通状态。当镇里有广播时，网络音频设备输出的音频信号(线路输出标准是0.775V)在提供给功放的同时经C3耦合到Q1基极，正半周峰值与0.5V的偏置叠加时，Q1会饱和导通；切换器初次通电时，IC2的②脚经R2对C4充电，15s后成高电平，IC2的⑥脚通过R3与电源连接，始终保持高电平，IC2由导通状态翻转成截止状态。Q1的导通，把IC2的②脚拉成低电平，接近OV，使IC2被触发翻转，③脚由低电平翻转成高电平，原来经R5供电亮着的红色发光二极管D6熄灭了，绿色发光二极管D7有了R6的供电点亮，③脚的高电平经R4使Q2饱和导通，继电器J闭合，双触点JK1、JK2由常开变成闭合，原本接在村里功放上的喇叭通过继电器触点的变换，切换到镇里的功放上。镇里的播音不可能是一口气连续不断的，如果IC2没有15s延时，播音员换口气的时间，IC2都会翻转；只有镇里的播音停止15s后，IC2又回复到截止状态，喇叭重新连接到村里的功放上。
