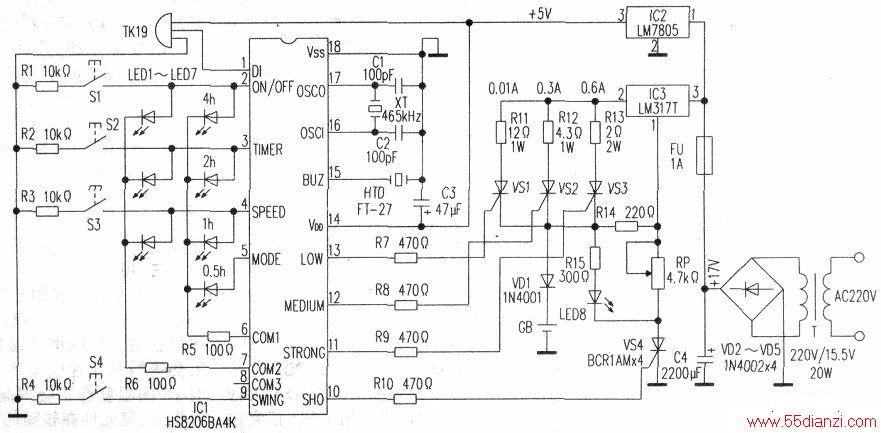

电风扇控制集成电路一般都具有开，关机、定时（累进或非累进）、三种（弱、中、强）风速、三种（自然风、睡眠风、正常风）风型、一组或两组摆头、红外遥控编码串行输入及译码驱动等功能。利用这些功能，与兰端可调稳压器LM317T巧妙结合，可以方便地制作具有定时、恒流，恒压选择、充电电流选择、手动，遥控操作等多功能充电器，适合对多种电池充电。本文以HS8206BA4K型遥控风扇IC为例，介绍充电电路的工作原理，其电路如附图所示。
220V交流市电经电源变压器T降压，VD2～VD5桥式整流、C4平滑滤波后，获约17V直流电压。经保险管FU后分为两路：一路经IC2稳压后，为主接芯片ICl(HS8206BA4K)及其外围电路供电；另一路则经三端可调稳压器IC3(LM317T)调节后，为电池GB充电。
陶瓷谐振器（或石英晶振）与补偿电容Cl、C2组成455kHz时钟振荡器，用以统一各部分电路协调工作。LED1～LED7发光管阵列用来指示充电电流（强、中、弱分别为0.6A、0.3A、0.01A）和定时剩余时间。压电蜂鸣器用来产生按键确认声响：静止时接启动键Sl时产生“Bi-Bi”声，关机时产生“Bi-”声，按其它键产生“Bi”声（用遥控器操作时，键音相同）。
1．开，关(ON/OFF)机键Sl：静止时按此键启动充电器工作，以0.3A电流充电，3秒钟后自动转为0.01A充电（初次上电），或被记忆的电流充电；充电器工作时按此键可切断充电电源，控制IC1复位，并记忆关机前的充电模式，待下次启动再按此状态充电（定时时间不记忆）。
2．定时(TIMER)键S2: IC1采用0.5、1、2、4四段累进定时，每次按键定时时间递增0.5h，最长时间为7.5h，按0.5→l→1→5→2……7.5→0.5→……循环选择定时时间，并LED显示时间。
3．充电电流选择(SPEED)键S3：按此键时，可按0.01（弱）→0.3（中）→0.6（强）→0.01→……循环选择充电电流，并由LED显示。
4．恒压，恒流选择(SWING)键S4：按S4时VS4导通．LED8发光，选择恒压充电，充电电压由RP调节：再按一下S4，VS4截止，LED8熄灭，选择恒流充电。充电电流由S3选择，由于VS1～VS3串接的限流电阻R11～R13不同，所以充电电流也不同。
HS8206BA4K主要特性参数如下：工作电压VDD=3～6V（极限电压-0.3～6V）；功耗PD≤500mW；静态电流ISD≤500mA；输入高电平VIH≥3.5V；输入低电平VIL≤1.5V；输出电流：⑩～(13)脚l0mA、(15)脚5mA；⑥～⑧脚40mA；工作温度-10～+70℃。
HS8206BA4K可与BA5104配用实现遥控操作（BA5104应用电路可参考有关资料），此时R1～R4、S1～S4可不接。若不需遥控，一体型红外接收头TK19可省去不用。由于电风扇控制IC的功能是大同小异的，所以其它型号风扇控制IC也同样适合本制作。VS1～VS4可选用BCRIAM可控硅，LM317T要配加适当的散热片，R11～R13的功率不能小于附图中给出的瓦数。
