传统的天线放大器虽采用低噪声晶体管，但由于是宽带放大的结构形式，因此噪声降不下来，盲目提高增益没有用反而有害，故不能做到低噪声高增益。
要改变这种现状，只有另辟道路。如将所接收的信号，各频道进行选频放大，这样带宽较窄，信噪比会有很大改善，也不会有强弱信号一块放大引起的交扰调制；采用中频输出，室外放大部分不会因电缆泄漏信号引起自激，故可以提高放大器的增益，从而实现低噪声高增益的目的。
现按上述思路设计的可手动存储、遥控选台的天线放大器（简称天放）原理及制作介绍如下。
一、电路原理

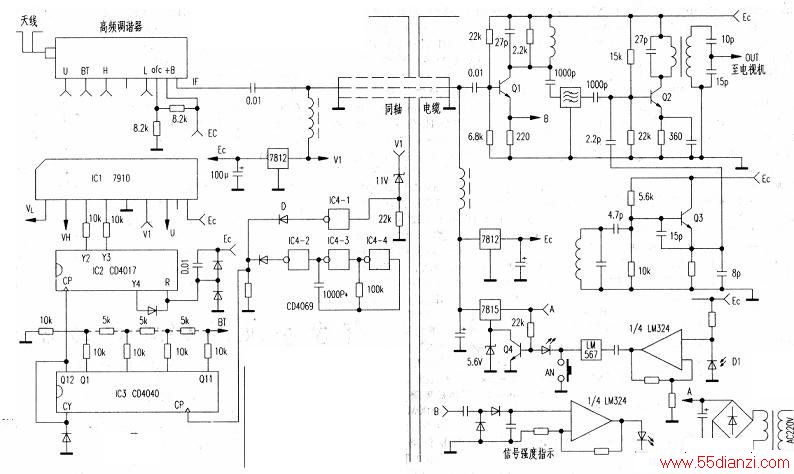

按结构可分为高频调谐器、预选器、二次变频、电源等几部分。按所处位置，天放可分为室外和室内两部分。一室外下如下左图所示。IC1、IC2、IC3、IC4为调谐器提供其所需的波段电压及调谐电压。IC2、IC3、IC4均为数字电路，将其状态经存储器存储，即可实现存储电台一的目的。
室内部分如下右图所示。其中Q1为中放管，Q2为二次变频管，Q3为本振管，Q1、Q2、Q3共同组成二次变频部分，将输入的中频信号变为一固定电视频道频率信号。
AN为选台按钮。按下AN时Q4截止。集成块7815输出电压为20.6V，经同轴电缆送至室外的V1部分。V1同时升高至20.6V，使IC4-1翻转输出低电平。IC4-2解锁输出脉冲，经IC3实现调谐功能。
LM567为锁相球．电路。从红外接收管D1输入一固定频率的红外光，经放大送至LM567锁相后输出低电平，与手动按下AN效果相同。
二、元件选用
1．室外部分
IC1为电视机用波段转换集成电路，通常接微处理器，其输出状态由输入2位二进制数决定，除去状态11不用，其余三种状态分别对应输出VL、VH、U三个波段电压，供高频头用。
IC2 (CD4017)为十进制计数／时序译码器。共有十个输出端，当有一个脉冲加至CP，Y1变为高电平，其余端口为低电平。本电路中，用Y2、Y3作为IC1的驱动信号，Y1不用，Y4接复位端。0.01μF电容和两个二极管组成上电复位电路。IC2集成电路的原理及工作状态多有资料介绍，此处不再详述。
IC3选用CD4040，它是12位二进制串行计数器。随着CP端输入不同的脉冲数，其输出端（Q1至Q11）便有相应的二进制数输出，经Q1至Q11端外接的电阻构成的T型DAC电路输出相应的调谐电压BT，当其输出Q12端为高电平时（调谐电压已从其输出最小升至最大），即调谐器需转换至另一个波段时，IC2(CD4017)的CP端亦为高电平，则其输出状态改变，也就是转换了波段。同时CD4040复位，其输出端的调谐电压BT跳为最低电平。
IC4选用CD4069（六反相器）组成脉冲信号发生器。
2．室内部分
Ql、Q2应选用低噪声高频三极管，如2SC3355，Q3不作严格要求。滤波器选用黑白电视机用的声表面滤波器即可。
稳压管5.6V应选用功率稍大的，否则可靠性较差勺。二极管均1N4007。
三、调试
1．室外部分
由于该部分电路基本上由数字电路构成，故调试较为简单，只是CD4069振荡部分的R、C值可适当调整。若振荡频率过高，则所选电台会在屏幕上一晃而过。故调试时先用万用表电压挡测CD4040输出的BT电压，并断开二极管D，此时CD4040输出的BT电压会出现周期性变化，且振荡器的R、C值决定调谐电压'BT的周期。同时IC2 (CD4017)的Y2、Y3端在每个周期中变化状态一次。调试后连接上二极管D。
整个室外部分可装在一个质量较好的录音磁带盒内，其输出用F型接口，这样既可以防水，又方便连接。
2．室内部分
二次变频部分应装在_个挖空了的高频调谐器外壳内，这样调试好后其工作状态较为稳定。且其输入、输出、供电端均可通过相应的穿心电容连接。
二次变频部分调试先用扫频仪调试中放部分，然后在本振起振的情况下调’
试混频部分。本振使用的电感、电容可用黑白电视机高频头11频道的本振线圈（本电路混频输出定为11频道），这样调试步骤较少，成功率高。
按下AN，7815输出如为21V即可。

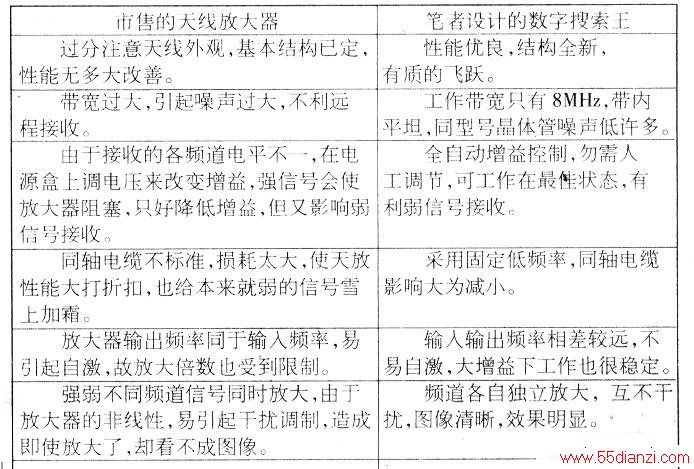

两种天线放大器性能对照见下表。
