前馈式抛物面卫星天线

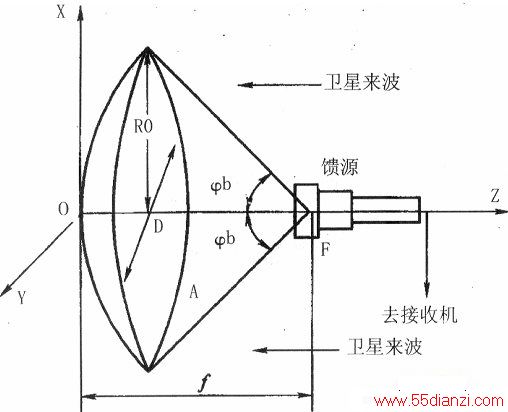

　　前馈式抛物面天线的结构如下图所示。作为天线组成部件的馈源放置在旋转抛物面的前方焦点处。图中，A为抛物面的口面，F为抛物面的焦点（馈源），0为抛物面后顶点，02为抛物面的旋转轴，OF=f为抛物面的焦距，2φD为抛物面的张面，Ro为抛物面的口面半径，D=2φD为抛物面的口面直径。通常把抛物面的焦距f与口面直径之比f/D称为抛物面的焦距口径比，根据f/D的大小，抛物面天线分为长焦距(f/D>1/4)、中焦距(f/D=1/4)和短焦距（f/D<1／4=三类。
　　
　　在天线设计中，根据所要求的增益确定天线的口径之后，天线的形状就取决于所选定的f/D。选择焦距口径比的一般原则是：在希望减小抛物面的纵向尺寸时，应选用小一点的，f/D，但为了减小抛物面辐射场的交叉电平和便于加工，希望抛物面的曲率小一些，此时应选取稍大的f/D。比较实用的f/D为0.25～0.5，用于卫星接收的抛物面天线的f/D-般为0.38—0.42。
　　
　　对大口径的前馈式抛物面天线，不但安装拆换高频头不便，而且由于高频头置于反射面焦点处，太阳的照射因聚焦作用而大大加强，其环境温度大大增高，从而降低了信噪比。在工程中，对于D<70九(即D<7.5mm×70=5.25m)，用前馈式较好。对于小于5m的天线，前馈式更合适。口径越小，前馈式馈源遮挡较小，天线比较廉价，对高频头的安装、拆换也较方便，比较适合家用接收。
