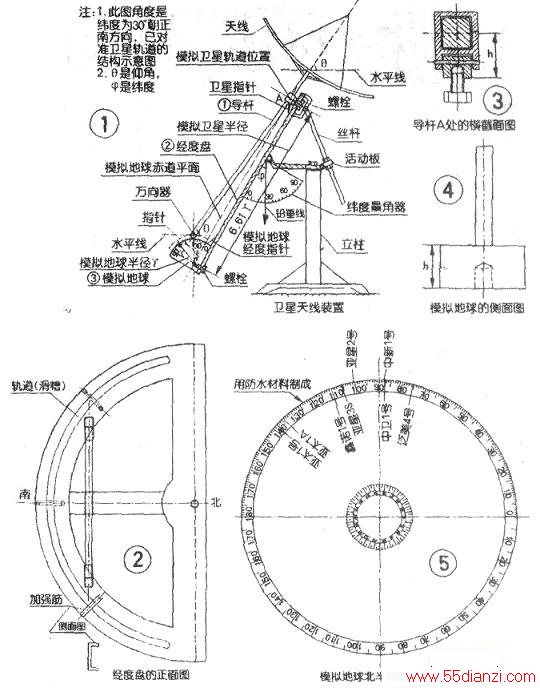

为解决寻星难的问题,设计了一种适合全球各地调星用的简易卫星天线架(如图1~5).现介绍如下:
一、本装置的特点
1.适用范围广(全球各地);
2.调试简单;
3.寻星准确;
4.方位角、仰角、极化角的调整一步列位。
二、工作原理
由于卫星的轨道半径约是地球半径的6.61倍,制作时,模拟卫星的轨道半径也是模拟地球半径的6.61倍。若拔调整方法严格调好后,根据桕似兰角形的原理,模拟装置的仰角、方位角就是当地实际所用要的仰角与方位角。另外本装置A处为特殊设计,当滑块A沿轨道(滑槽)滑动时,导杆除r作径向移动和横向移动外,还爱绕本轴线转动,此时绕轴线转动的角便是极化角。所以此装置是仰角、方位角、极化角一步到位的装置。
三、安装与调试
l.对准正南方(北半球使用,南半球相反)卫星轨道的调试。
(1)查准当地的经度、纬度.
(2)使北半球经度刎度的圆心与“经度盘”±:的圆心重台,然后侥此刻度上找到当地经度,再让此经度值的划度线与经度盘上的正南方重合并粘牢,切除多余部分。
(3)装上模拟地球、导杆、天线、量角器等,并让模拟地球上的指针,导杆A处的卫星指针都指到经度盘的南北线上并锁紧。
(4)把立柱直立于水平地面上,井用指南针让经度盘的南北与地理南北重台,并保证东西方向线水平。
(5)调整丝杆,让量角器上的铅垂线指到当地的纬度值,同时微调万向机构,让其指针更加准确地指到模拟地球上当地纬度值的位置。
(6)调整高频头,使其极化角处于O位置。
2.寻星调试
(1)芷经度盘上找到当地最容易接收卫星的经度位置。
(2)松开A处的螺栓,调整导杆,让A处指针指到所寻星的位置。
(3)调整高频头的聚焦(注意:此时不能改变极化角).直到图像最好为止,然后锁紧螺栓。
找到一颗卫星后,接收其他卫星时只需调整导杆,让其A处的指针指到所寻卫星的位置,微涸即可,因此换星很方便。
