“PIXIE2”微功率电报收发机的安装与改进

“PIXIE2”微功率电报收发机的安装与改进

点击数:7368 次   录入时间:03-04 11:50:32   整理:http://www.55dianzi.com   无线-遥控类

  本机基本指标

    电源:7V-12V(推荐9V叠层电池)天线:50欧姆,不平衡式,BNC/Q9接口本振泄漏:约1mW(50欧姆假负载上)频率范围:7.060-7.064MHz(7.060M晶体上串联50p微调电容)接收:

  电流:小于l0mA(9V供电时)耳机:低阻耳机(推荐SONY、aiwa等高灵敏Walkman耳机)发射:

  功率:约200mW电流:约50mA(9V供电时)杂散(谐波)抑制:约-20dB

  本机频率稳定度好,听SSB信号可懂度高。电路底噪小。缺点是接收灵敏度和选择性较差,容易受广播干扰(BCI)。收发切换时开关声大,容易导致发错电码。

  电路简介

  见下图,Ql与周围元件构成了典型的考毕兹振荡器并且一直保持振荡(故在接收时有1mW左右振荡信号泄漏),信号通过82pF电容直接耦合到Q2,在发射状态下(电键按下),Q2作为C类功放,放大后的信号经0.01μF电容耦合到π型低通滤波器,然后送天线发射;在接收状态下(电键放开),Q1与周围元件构成差拍振荡器(BFO),Q2被偏置在非线性区,将天线接收的信号与BFO的信号进行混频,混频得到的音频信号经过0.1μF电容耦合送到LM386构成的音频功率放大器,放大后的音频信号在LM386的5脚经l0μF电容隔直后送耳机。电键不但控制LM386电源的通断,也切换Q2的偏置,使之工作在不同的状态下。

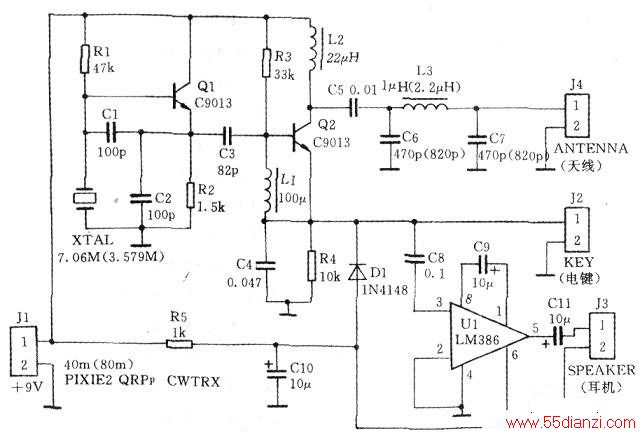

“PIXIE2”微功率电报收发机电路原理图



  元件选择

  所有电感选择色环电感,其中L3在80米波段时使用2.2μH。C6和C7在80米波段时使用820pF。

  三极管Ql和Q2并没有严格的规定,放大倍数在100到200之间的硅NPN三极管都能正常使用,比如,9011,9013,8050,2N2222A,2N3904等,推荐Ql和Q2都使用9013或都使用2N3904。晶体需是基频晶体,7.060M和7.042M晶体在北京天路达电讯器材研究所有售。建议在电路板上晶体和L3、C6、C7处使用插座,以便切换波段或频率。

  如为了增大发射功率,可以使用12V电源,但需将Cl0增加到l00μF左右。电路板可自行设计,参考尺寸为56mm×41mm。图3是参考印板图。也可以在万用板上搭焊。

  调试方法

  焊接结束应检查是否存在短路,若无,加上9V叠层电池,接上耳机,不要接天线,正常情况下应该听到微小的“沙沙”声,接上天线噪音增加或者可以听到一些信号,整机电流在l0mA以下。若听到很大的啸叫声或电流过大,说明电路自激,解决办法是在“SPEAKER”两端接一个103瓷片电容,若无效,再在LM386电源滤波的l0μF电容两端并接一个103瓷片电容,若仍无效,在9V电源输入端并接一个103瓷片电容。至此接收应基本正常。

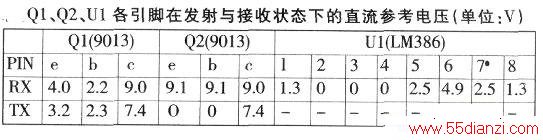

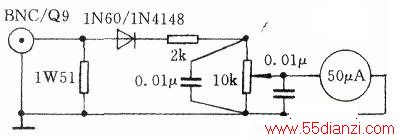

  然后在天线端接上带假负载的高频功率表(下图给出了带1W50欧姆假负载的高频功率表参考电路图),短接“KEY”两端,耳机中应迅速无声,高频功率表有一定输出。发射状态下整机电流为40-l00mA。发射时在旁边0.5米处放一个短波/中波收音机,检查所有的接收频率范围,除了载频和倍频外,应听不到其它由“PIXIE”产生的信号。如有其它信号(特别是啸叫声),说明存在高频自激。割开Ql和Q2之间的电源线,用lOOuH电感和100欧姆电阻并联后再串联进去,可有效消除高频自激。附表给出了发射和接收状态下各主要元件的直流参考电压。

  外壳选择与安装

  美观的金属外壳不仅能为“PIXIE”增色不少,而且可以有效屏蔽附近的干扰。可选择外壳有很多,比如,金属罐头、铝饭盒、医用长形铝盒等。在选择盒子的时候要注意尽量方便开启,因为电池用完了需要更换,另外,更换频率时需要改插不同的晶体,当然也可以把晶体的插座引到外壳上。

  改进实践与建议

  改进主要是两个方面都比较实用。第一个是把“PIXIE”原设计中的晶体振荡器通过串联一个50p微调电容改成了可变晶体振荡器(VXO),频率范围大概可以有4kHz,其中约3kHz范围较容易进行SSB信号的微调。如果再串入电感可增加可调范围,不过会不太容易进行SSB信号的微调。第二个是用直流蜂鸣器增加了简单的侧音功能。这个想法来自于JA9MAT的主页,他做了类似的改进,但是经过我的实验发现电键的引线很容易引进交流干扰。因为电键只有在发射的时候才使用,所以干脆在接收的时候用一个开关断开它,这样做还获得了额外的好处,就是收发开关声没有了,而且也容易把增加的侧音电路与原来的电路在接收时彻底隔离,以免影响原电路工作,不过这个改进就丧失了全插入的功能,只能手动进行收发切换,好在不算麻烦。

  另外一个有用的改进可能是增加一个前端滤波器,主要用来防止广播干扰。见到的方法有两种,一种是对多个特定广播干扰频率使用多级陷波器,另外一种是用1/4波长同轴电缆传输线作为带通滤波,方法是在天线接头上接一个T型同轴连接器,一头还是接原来的天线,另外一头接1/4波长长度的同轴电缆,该电缆的另外一端的内芯与外面屏蔽层短接,这个方法对消除临近频率的干扰效果不明显,但对与工作频率相差大的的广播干扰消除效果比较明显。另外,如果有很强的中波广播干扰,在接天线时串联一个l000pF左右的电容,可以减轻干扰。做这个改进之前要考虑到目前系统的整体增益,如本来听起来声音就不大,则不必作此改进。只有在原有系统整体增益足够而且深受广播干扰侵扰时才有必要做此几种尝试。其它的改进还有做接收频率微调(RIT),音频窄带滤波等。简单的RIT实现是在原来的晶体上串联一个小电容(如60p)还是串联一个大电容(如0.01μ),手动切换或自动切换均可实现。有一个火腿的RIT电路非常有趣,他使用两个等容量的可调电容,一个作为接收用,一个作为发射用,用一个开关手动选择,他的使用方法是当接收用可调电容调到一个电台后,切换到发射用可调电容,也跟踪调到该电台频率左右,这样通过切换这两个电容就很方便地实现范围很大的RIT了。音频窄带滤波一般是用运算放大器做,不过效果可能并不理想。一位美国火腿对我说,让耳朵来做音频滤波吧,想想这确实是一个最经济的“解决方案”。

  另外,把低通滤波器中的电感改用磁环绕制可减小损耗,提高发射功率,同时对减轻广播干扰也有一些好处。我使用的是7×3×3的NX0-20小磁环,用直径为0.51的漆包线绕了约15圈,确实提高了发射功率,不过减轻干扰方面没有觉察到变化。

  使用建议

  架设一根1/2波长水平偶极天线或者至少拉一根10米长的长线天线(天线应尽量远离干扰源,如日光灯、计算机显示器、开关电源等设备,尽可能用同轴电缆作为馈线以减小可能的本地干扰),使用高灵敏的Walkman耳机,尽可能选择广播干扰小的早晨(特别是周末和节假日的早晨)或深夜收听,仔细微调可调电容,获得SSB信号和CW信号的最好收听效果。
