这种调频发射机是使用普通元件发射机的微缩版，体积小、功能强。为了减小体积，必须使用表面安装器件和双面印刷线路板。元件被尽可能地压缩在一起，但仍然能保证频率调谐电容便于操作。
组装结构：
元件可以按任何顺序装在PCB板上。但首先要认清唯一的EC24电感器，它看起来很像一个1/2W的电阻，要安放在板上标有“L”的位置上。驻极体话筒金属外壳上的引脚要接到电路的负极（即电路的“地”）上，在话筒和电路板的这一点都标有“-”。然后再覆盖其他元件。
电池扣的红导线焊到焊盘V+上、黑导线焊到“-”或地线上。接上和拿下电池相当于接通电源开关。
当然，你也可以另加一个电源开关。
接上一段长度为半波长或1/4波长的架空天线到天线端。在发射频率为100MHz时，天线长度约为150mm和75mm。
电路说明：

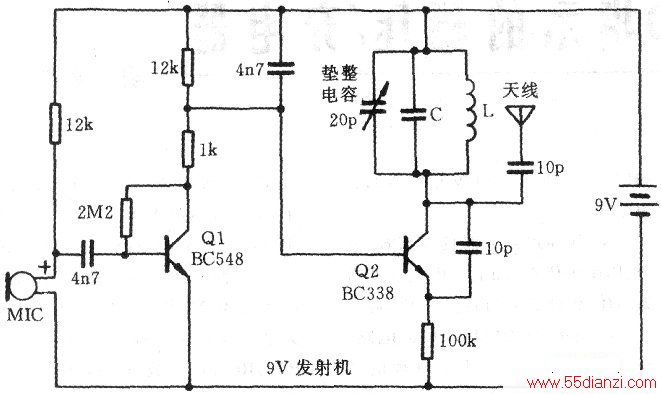

此电路本质上是一个工作于100MHz的音频(RF)振荡器。由驻极体话筒拾取音频信号，送给由Ql为核心组成的音频放大器。此晶体管的集电极输出信号送到Q2的基极。在这里通过改变晶体管的结电容调制震荡电路（由电感器和调谐电容组成）产生的谐振信号频率。结电容是加在晶体管基极上的电位差的函数。震荡电路被连接为电感耦合三点式振荡器。
驻极体话筒：驻极体是一种永久带电的介质。是通过将金属陶瓷加热后放入磁场中，再慢慢冷却获得的。驻极体与永磁体对于静电是等效物。驻极体话筒中，一片驻极体作为平板电容的一部分形成话筒。声压使平板电容的一个极板震动而改变其电容量。驻极体电容接到一个场效应管(FET)放大器上形成话筒。这种驻极体话筒体积很小，有极好的灵敏度和很宽的响应频带。并且非常便宜。
第一级放大器：这是一个标准的半偏压共发射极放大器。4n7电容用于隔离话筒与晶体管基极的直流电压，仅允许交流信号通过。
振荡电路：每个发射机都需要一个振荡器以产生音频载波。储能(LC)电路晶体管BC338及10PF反馈电容构成本电路的振荡器，不需要外部输入信号来维持振荡。反馈信号使晶体管的基极一发射极电流按LC电路的谐振频率变化，从而引起发射极一集电极电流以同频变化。此信号馈送给天线作为音频载波信号发射。天线上的10PF耦合电容为防止天线电容对LC电路的影响。
储能(TANK)这一词来源于LC电路存储震荡能量的能力。在纯LC（没有电阻）电路中，能量不会丢失（只有电阻元件耗散电能，而电抗元件C和L仅仅储存电能，以后再送回系统）。注意：储能电路仅加上直流电压是不会振荡的，必须提供适当的正反馈。
频率校准：
用此电路在距离一个调频收音机至少10英尺处进行校准。如果能在另一个房间里就更好。将此电路接近一个声源放置（注意：接近并不是紧挨着），如：电视机、滴答响的钟表、或人们的谈话声均可。
接入电池，用小螺丝刀或手指转动垫整电容，使之大约覆盖一半。再到调频接收机那里，调整频率到约90～94KHz。在此频段将能收到本电路发出的语音信号。
注意：校准时，不能用手拿着发射机。因为，你自己身体的电容足以改变振荡器的频率。
电路工作不正常怎么办？
焊接质量是电路工作不正常最常见的原因。首先仔细检查所有焊接点。接着检查PCB板上的所有元件是否在正确的位置上。然后用万用表检查各元件的电压，特别是两个晶体管的基极、发射极和集电极。检查下列发射极和集电极电压是否正确：548管约为2V，338管约为5V。
如果接收机上各个频段都听到震荡声或“噗-噗”声，可能是由于话筒的负载电阻太小、引起了系统震荡。可增大此电阻到22K或47K即可解决问题。
