众所周知，非门具有放大（指小信号）及倒相的作用，所以致要用三个非门，首尾相接，便构成一个环形振荡器（或者五个、七个、九个等奇数；级数多则频率低），再配上调频电路，同样也可做成一个光线话筒。
74LS04是一块rrL集成电路，内有六个单端输入的非门。笔者用其中三个非门做成一个振荡器。当电源电压为5V时其振荡频率约为90MHz，电源电压降低时频率降低；电源电压升高时频率也升高。当然其振荡幅度亦会随之改变，但影响不大。这样，可以使用改变电源电压的办法来改变频率（即达到调频）。

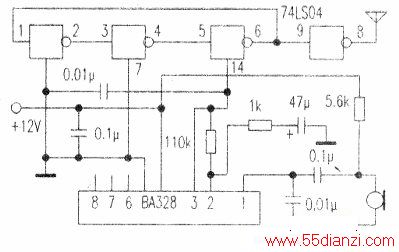

具体做法是用一块音频放大集成电路BA328的输出，作为它的俄电电源。
BA328是一块录音磁头的放大电路，当用于磁带信号作补偿及均衡时应恢在第②、③脚之间接一个RC串并网络，但这里是用于线性放大，故致需接一只100kΩ~130kΩ的电阻即可。
BA328输出端（③脚）的电压应等于④脚（供电）电压的二分之一，若供电电压为12V，则应有6V输出，如果不对，虚调整此电阻，另外图申的1kΩ电阻是调节放大倍数的，减小它则增益提高。
对替驻极体话筒讲话时，输出端（③脚）的电压能在5.8V到6.2V之间急逋变化，此电压送到74LS04的14脚上使能使它产生调频信号，再经第四个非门放大、隔离而送往天线。
此无线话筒的供电电压也可改成6V或1.5V。另外，它的输出功率较小，读者可增加一级高频放大以改善之。
