利用PCF8563时钟芯片的万年历制作与设计

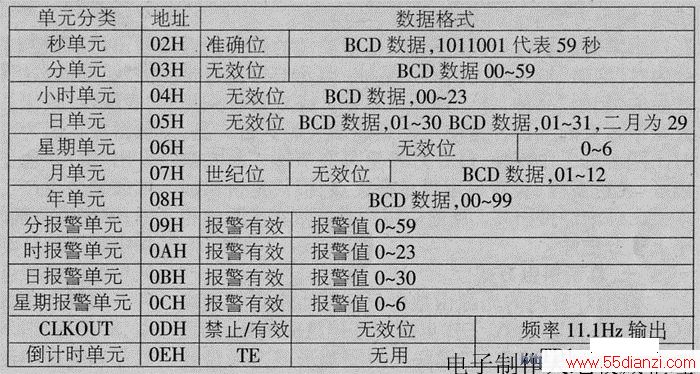

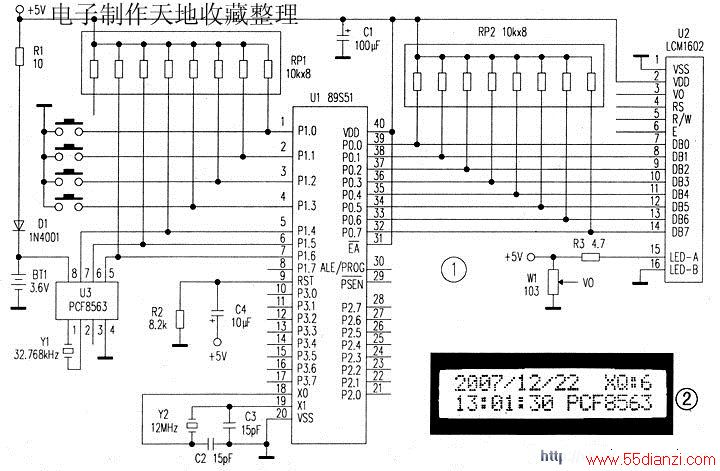

万年历时钟芯片很多，笔者认为，比起DSl302来说，采用飞利浦公司的PCF8563时钟芯片，LCM1602作显示，可以取得较理想的效果。电路图如图1所示。    PCF8563是低功耗的CMOS实时时钟／日历芯片，提供1个可编程时钟输出、1个中断输出和掉电检测器，所有的地址和数据通过I2C总线接口串行传递。最大总线速度为400kbit/s，在数据交换时只要按照I2C总线模式进行操作，对时序的要求也不是太高。PCF8563内部寄存器地址与数据格式描述如附表所示。    本电路采用89S51作主控MCU，PCF8563产生时钟信息，LCM1602液晶模块作显示。Y1为32.768kHz晶振，Y2为12MHz晶振，BT1作为后备电源，保持时钟数据万年不丢失；RP1和RP2是9脚l0kΩ排阻；S1~S4用于调整时间。S2用于进入调整模式；并且每按一次改变调整项目；S1用于退出调整状态，S3、S4用于加1减1操作。    LCMl602的驱动程序如下，可移植。#define LCM1602_DB0_DB7  PO    //定义LCM1602的数据总线sbit LCM1602_RS=P2^6；    //定义LCMl602的RS控制线sbit LCM1602_RW=P2^5；    //定义LCM1602的RW控制线sbit LCM1602_E=P2^4;    //定义LCM1602的E控制线sbit  LCM1602_Busy  =P0^7；//定义LCM1602的测忙线unsigned char code PCF8563[]={"PCF8563"};void LCM1602_Delay(unsigned char count){unsigned char I；while(--count!=0){for(I=0 ;I<125；I++);}}void LCM1602_TestBusy(void){do   {LCM1602_DB0_DB7=0xff；LCM1602_RS=0；LCM1602_RW=1；LCM1602_E=0；LCM1602_Delay(2);LCM1602_E=1；}while(LCM1602_Busy)；}   void  LCM1602_WriteCMD  (unsigned  char LCM1602_command){LCM1602_DB0_DB7=LCM1602_command；LCM1602_RS=0；LCM1602_RW=0；LCM1602_E=0；LCM1602_TestBusy()；LCM1602_E=1；}  void  LCM1602_WritEDAta  (unsigned  char LCM1602 data){    LCM1602_DB0_DB7=LCM1602_data；    LCMl602_RS=1；    LCM1602_RW=0；       LCM1602_E=0；    LCM1602_TestBusy()；    LCM1602_E=1；    }void LCM1602_Int(void){    LCM1602_WriteCMD(0x01)；//显示清屏    LCM1602_WriteCMD(0x38);//显示模式设置：显示2行，每个字符为5x7个像素    LCM1602_WriteCMD(0x06)；//显示光标移动设置：文字不动，光标右移  ·    LCM1602_WriteCMD(0x0c)；//显示开及光标设置：显示开，光标关，闪烁关    }void print(unsigned char a,unsigned char *str){    LCM1602_WriteCMD(a)；while(*str!='\0'){    LCM1602_WriteData(*str++);    }    *str=0；    }    void print1(unsigned char a,unsigned char t)(    LCM1602_WriteCMD(a)；    LCM1602_WriteData(t)；    }    有兴趣的朋友，可仿制。源程序经过调试，运行正常，效果图如图2所示。
