声光控开关电路图

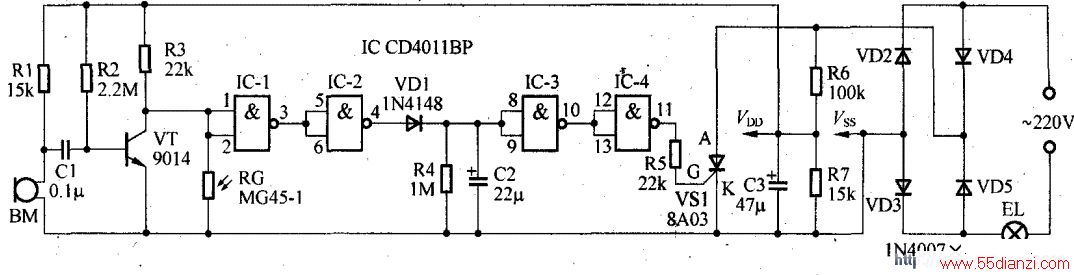

图为实用声控照明灯实验电路。它由驻极体话筒BM、三极管VT等组成话筒传感放大电路，集成电路IC、单向晶闸管VS1等组成控制开关电路，VD2～VD5组成全波桥式整流电路，还有负载照明灯EL和IC工作电源电路。在话筒传感放大电路中，C1电容量取值较小，对击掌脉冲音频信号敏感，输入的负脉冲信号使VT集电极上升到高电位。在控制电路中，IC—1输入端连接有负载电阻器R3与光敏电阻器RG组成的分压电路，当环境光线较暗时，RG呈现出较高电阻值，使输入端第1、2脚电位上升，但达不到门开启电压，只有声控信号使VT集电极呈现高电位，IC-1输入端电平才上升到门开启电压，通过控制开关电路使晶闸管导通，照明灯点亮，延迟一定时间EL自动熄灭。当环境光线较强时，RG呈现出较低电阻值，尽管有声控信号使VT截止，也达不到IC1门开启电压，EL不能被点亮，即白天声控作用被禁止，磙：晚声控才起作用，这就是声控楼道灯的工作原理。R3取值关系到声控灯的可靠性，当R3取值为22kΩ时，声控灵敏度提高(声控距离≥5m)，光控灵敏度下降。当R3取值为1MΩ时，光控灵敏度提高，在很弱环境光线下就能开启声控灯。注意R3电阻值大小使负载电流变化，影响其工作电压，可以微调分压电阻器R7，使VDD工作电压不要超过18V。
