六管收音机是中波段调幅袖珍式半导体收音机。频率覆盖范围为535～1605kHz，输出功率，不失真功率为50mW；最大功率为150mW。
一、电路组成及各部分电路功能

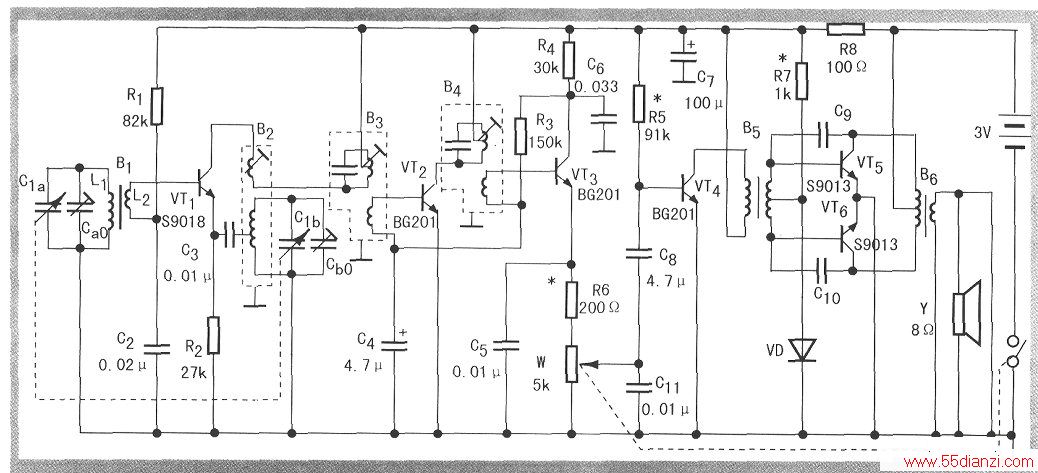

该收音机的电路组成如下图所示。它主要包括接收回路、高频放大与变频电路、中频放大、检波、音频放大(含功率放大)等。其各部分电路功能如下。
1．接收回路
由磁棒线圈L1和可变电容器C1a串联而构成。
当接收回路与空中电台的频率信号发生串联谐振时，回路中的电流最大，此信号能通过L2耦合到变频级进行处理，而未发生谐振的电台信号被抑制而进不了收音机。所以接收回路又称为选台电路。
2．高频放大与变频电路
由接收回路选择出的电台信号通过L2耦合到VTl的基极，并经放大后与由其发射极输入的本机振荡信号进行变频后，由串接于集电极中的中周谐振器B3选择出中频信号(f本一f和=f中=465kHz)，送入下一级中频放大器。
3．两级中放VT2、VT3
进～步对中频信号进行选择和放大。
4．检波电路
它是由VT3的非线性及低通滤波完成的。作用是检出音频调制信号(有用信号)，去掉中频载频信号，再经电阻R6将音频信号送至音量电位器W。再经电容器C8送至前置放大器VT4的基极。电容器C5、C6是中频信号的旁路电容。
5．音频前置放大器
VT4为音频前置放大器。其功能是把输入的音频信号加以放大并用输入变压器次级分成极性相反的两组信号输入推挽功率放大器。
6．音频功率放大器
由VT5和VT6组成推挽功率放大器。其中vT5放大音频信号的正半周，VT6放大音频信号的负半周，并用输出变压器的次级把音频信号正负半周合起来推动喇叭发声。
二、电路元器件的选择与检测
这是保证整机装调优劣的重要环节。因为只有保证元器件是合格产品，才能装接出质量好的收音机。
1．电阻和电位器
本机共有8只色环电阻和1只电位器。
(1)色环电阻
本机所用电阻为四环色环电阻。最后一环为金或银，是误差环。其余三环为阻值环，第一道色环代表的数是阻值的第一位有效数字，第二道色环代表的数字是阻值的第二个有效数字，第三道色环代表的数字是阻值的乘数为10n(n为颜色表示的数字J。
第四道色环代表元件的误差，阻值的单位为欧姆。其色标符号规定见下表。
例：环色为红黄橙金阻值为24x103(±5％)，即24kΩ，误差为±5％o又如环色为绿棕黑银阻值为51×10°(±10％)即51Ω，误差为±10％。
电阻器按色环读值，并用万用表的电阻挡加以验证，并把它们按顺序别在白纸上，在其侧面标明阻值，以便在装接时方便取用。“*”为待定电阻符号。
(2)电位器
选用带开关的电位器。其上有5个引脚，较宽的两脚为开关，其余较窄的3脚为可变电阻的3个引脚，且两侧为电阻的固定端，中间端子为电阻活动端。检测时，将万用表转到电阻挡，用万用表的电阻×100挡，一个表笔连接中间活动端，另一表笔分别连接两个固定端，在旋动转轴时，电阻值应连续变化由O～5kΩ或由5～0kΩ，中间表针不能跞动，说明电位器是完好的。
2．电容器和双连可变电容器
本机共有无极性电容器7只和1只双连可变电容器。
对于电容量小于1μF的无极性电容器，可用万用表电阻挡1k挡测量，两管脚间的电阻值应无穷大。双连电容器的两连的活动片是连接在一起而接地，用万用表电阻1k挡，一表笔接中间引片，另一表笔分别接固定片的引脚，旋转转轴，万用表的指针应停在电阻无穷大的位置不动，说明可变电容器无碰片现象，这样才能适用。
此外，对于电容量较大的有极性电容器用，万用表电阻1k挡，黑表笔接电容器正极(长管脚)，红表笔接电容器负极(短管脚)，表针应向右摆一定角度后，然后向左摆至无穷大位置。
3．天线线圈、本振线圈、中周变压器及输入输出变压器
(1)天线线圈

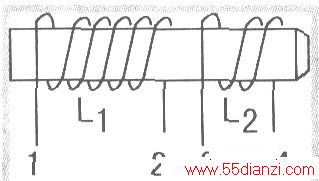

天线线圈是用漆包线通过垫在磁棒上尼龙片而绕在上面的两组线圈如右图所示。垫尼龙片的目的是为了使用线圈能在磁棒上移动。用万用表电阻挡测量，引脚1、2间应是通路，3、4间应是通路(引线的头部的漆应刮掉搪锡)。
(2)本振线圈
B2为本振线圈，其外形大小与中周相同。引脚数量也完全相同。本振线圈的1、2、3脚之间是通路，它们是一个带中间抽头的线圈。4、5脚应是通路，为一线圈。
(3J中周变压器
B3、B4为中周变压器，其1、2脚间是一个线圈应为通路，3、4、5脚是一由间带抽斗的线圈，应是通路。与本振线圈的区别在于其底部装有电容，其示意图如下图所示。
(4)输入输出变压器
B5、B6是输入、输出变压器，它们的外形，大小和管脚的排列完全相同。其中，1、2脚问是一个线圈，应是通路；3、4、5脚是带中心抽头的线圈，应是通路。其示意图如下图所示。输入、输出变压器的主要区别是1、2脚闻的电阻值(圈数)是不同的，输入变压器的阻值较大，输出变压器的阻值较小(用R×10挡测)。
4．晶体三极管、二极管
VTI、VT2、VT3、VT4、VT5是NPN型晶体三极管。它们的外形和管脚排列完全相同。管脚的识别为：面对型号的平面，左边的管脚为发射极e，中间脚为基极b，右边脚为集电极C，如下图所示。
用万用表的欧姆挡(1k挡)测其放大能力的方法是：黑表笔(电池正极)接三极管C．红表笔(电池负极)接e，这时表针不动，接着在C极与基极b问连接一个lOOkQ左右的电阻值，这时指针向右摆动一个角度，说明三极管有放大能力。在相同条件下，指针向右摆的角度越大说明放大能力越强。
VD为晶体二极管，用欧姆1k挡测其电阻值，一个方向的电阻值大(或小)，另一个方向的电阻值小(或大)，而电阻值小的一次，黑表笔接的是二极管的正极。本机使用的晶体二极管带黑环的一端为其负极。
三、整机的装接
1．装接原则
总的装接原则是先元件(电阻、电容、电压)后器件，先小后大，先矮后高，先轻后重。两焊盘问的间距大于元件体长度的用卧式安装，而小于元件体长度的用立式安装。
2．印制板的处理

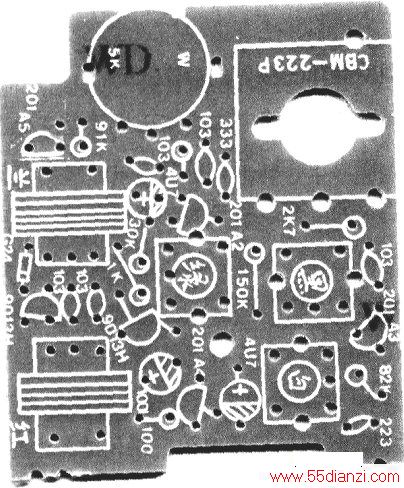

因印制板一般保存的时间长，焊盘会氧化，不易焊接，这就需要在焊盘上涂助焊剂，即松香水。松香水的制作方法是：把松香块或沫泡于酒精之中，待其完全溶化后，即可。其印制板电路如下图所示。
3．元器件的装接
根据装接原则，先装不需调整的电阻器。采用卧式的电阻器应紧贴印制板，电阻体应在两焊孔中间；色环的方向排列，应尽量一致。采用立式的电阻器，误差环应朝下，另一脚弯成弧状与电阻体平行再插入两焊盘，然后检查无错误后进行焊接，剪去多余部分引脚。
