采用PT2262制作无线编码接收转发器

　　该仪器能在20米之内接收用PT2262编码的遥控器发出的任何编码，即时显示在其LCD屏幕上；还可以将其保存以便日后调出使用：程序设计其可以保存50组地址编码个数，且每组编码各有01到50的不同序号供识别；读者可以视需要另行增加。发射时有四个按键代表PT2262的A、B、C、D4个数据位，当调出接收到的不同序号的地址编码后，按下A、B、C、D四个按键中的任何一个，即可把该组8位地址编码连同4位数据一起发送出去。
　　
　　该接收器面板有一1602的字符型LCD作为人机对话的界面以及接收编码的显示等；另有一双刀四位的拨动开关作为电源开关和PT2262的振荡电阻选择用，面板除四个数据按键外，另有一个功能键，兼作菜单转换、数据保存、发射地址码选择、系统初次上电初始化等用途。另外LCD备有背光灯显示。
　　
　　其使用方法如下：在系统第一次上电使用时，必须在通电的同时按下功能键，使系统执行初始化程序，将数据内存进行初始化，否则数据存储会丢失，这点必须特别注意。为了防止误操作而使数据意外丢失，已经初始化过的内存系统会自动识别，是，则不会执行初始化程序了。初始化完成后．LCD第一行将显示接收状态即“RECEIVE”，第二行显示等待中“Waiting”，表示系统处于数据接收状态，并正准备好接收数据，此时如没有收到任何数据，光标则停止在第9格闪烁。如果此时接收到数据编码，则系统询问是否保存此编码，第二行显示“Save★★★★★★★★？”，其中8个★为实际接收到的PT2262的8位地址编码，顺序为AO到A7。实际显示则为1、0或F，1代表地址线接vCC．0代表地址线接VSS，F代表地址线悬空，？表示询问是否将此址码保存。如果此时不按下功能键，则5秒钟之后系统将清除此地址码，恢复到接收等待状态：如果在5秒之内按下功能键，则此地址码数据被保存在系统内存之中，序号由系统自动安排，从01到50．满50则从第01号起覆盖保存，而保存序号会即时显示出来，即第二行显示“ThEDAtaSave××”，其中XX代表当前数据保存序号，作为发射时的地址识别标识。这时功能键不起任何作用，5秒后系统会自动回到接收等待状态。
　　
　　在接收等待状态下，如果按下功能键8秒不放，则系统会转到数据发射状态，此时LCD第一行显示“TRANSMIT”．第二行显示“CODE”，光标停在第6格上闪烁；这时如果按下功能键，系统会首先判断内存是否有数据，如果没有数据则LCD第二行显示“NoData!”；有数据则会显示上次（断电之前）发射之地址编码数据序号和数据编码，即第二行显示“CODEXX★★★★★★★★”，其中××为地址编码数据序号．8个★号为8位地址实际编码；实际显示也为1、0或F；同样1代表地址线接VCC，0代表地址线接VSS，F代表地址线悬空；这时按下4个数据按键中的任何一个，即可将当前LCD显示的地址编码的数据发射出去；只要在没有关闭电源的情况下，即使回到接收状态后再转到发射状态，数据仍然显示上次发射的编码和序号。如果要搜索其它地址数据编码，只需反复按动功能键，直到调出所需要的数据序号为止。在数据发射状态下，如果没有任何操作，则系统会在15秒之后自动回到接收等待状态。发射时如需要时间较长，则必须按下功能键操作，否则在15秒之后系统也会回到接收状态，因A、B、C、D4个数据按键是没有和单片机连接的，所以系统同样会视作没有操作。在接收状态之下，无论按动任何数据键都是没有作用的。
　　

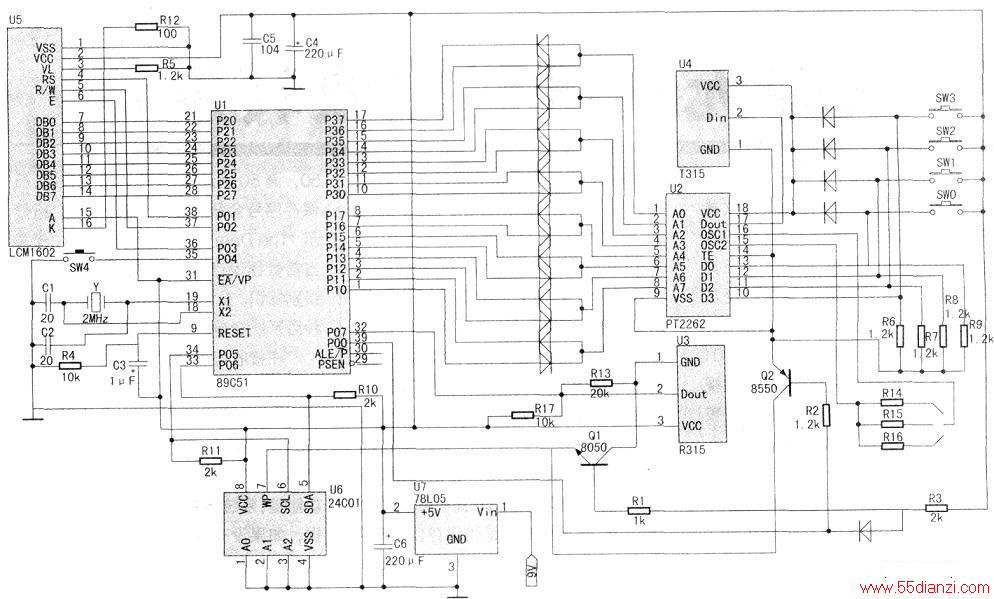

　　整机电原理图见下图。主控器件为一片89C51．加上一片24C01作为数据存储之用，一个1602的字符型LCD作为显示器件，一对315MHz的收发模块作为数据接收和发射之用，一块PT2262用于发射编码，另加一片78L05作为电源稳压之用。电路中P2口作为LCD的数据线，PO.O为接收、发射选择端；PO.1、P0.2和PO．3用作LCD的RS、R/W和E；P0.4为功能键；P0.5和PO．6作为24C01的SCL和SDA线；P0.7为接收数据输入端口。而P1口和P3口则全部用作PT2262的地址码输入控制端。整个电路非常简单，没有任何多余的零件，按图中数据不用作任何调整即可使用。有一点要说明的是晶振一定要用2MHz的，否则无法工作或抗干扰能力不强。315MHz的收发模块要用不带编解码的那种。如果读者需要发射距离远的话，可以适当处理315MHz的发射模块工作电压，最高不要超过12V；但一定要处理好和89C51的接口，以防过高电压倒灌到89C51而烧坏芯片。
　　

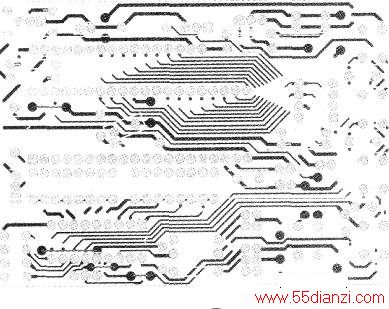

　　系统PCB板图见右图．整个电路布局非常紧凑，LCD模块、315MHz的收发模块均采用立体结构安装，接收模块采用立式安装，发射模块平放于PT2262之上：2MHz的晶振因太大而要避开电源开关卧装；而LCD模块则放于89C51之上安装。具体制作时，因315MHz的收发模块、89C51、PT2262、LCD模块等布局相当紧凑，所以应在各模块和IC电源端就近放置高频退耦电容，保证系统能正常工作。如果将PCB板做得大一些，模块和IC之间能相互远离，则收发效果会更好。最主要的是收发模块和89C51之间的干扰影响比较大，因89C51内部振荡器的高次谐波会干扰高频设备的接收和发射效果。
　　
　　315MHz的收发模块天线用单股胶皮线就可以，装配时要注意发射天线要尽量远离89C51，而天线长度也不能太长，否则会因与89C51之间的相互干扰而影响发射效果。接收天线和发射天线也要尽量分开放置。
