天线与馈线的连接，是安装天线时十分重要的问题。若连接不正确，将直接影响接收效果。其连接方式，取决于天线中有源振子的形状和馈线的种类。一般常用的有下列情况。
一、天线的有源振子为半波折合振子(阻抗300ω)。

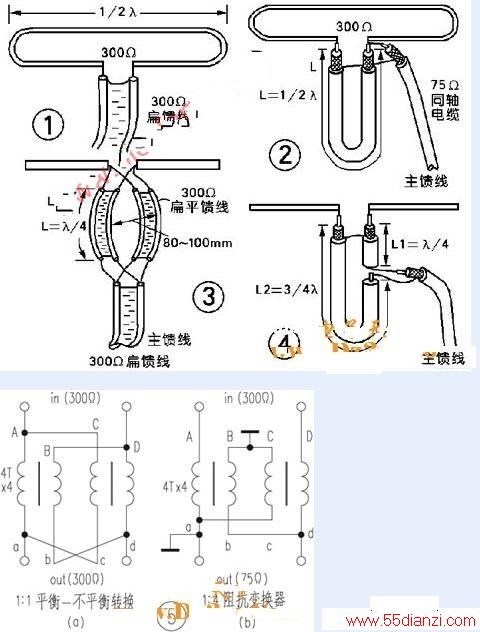

连接馈线采用300ω扁平馈线时，其连接方式最简单，即将馈线的两根导线分别接在有源振子中间开口处即可，如图1所示。如果采用75ω同轴电缆作连接馈线，其连接方式需要把半波折合振子300ω阻抗变换与同轴电缆75ω匹配。方法是载取1/2波长的同轴电缆制作成u型变换器，如图2所示。先将1/2λ的同轴电缆中间芯线的两端，接在半波折合振子天线的开口处，其外层屏蔽网相连;主馈线的芯线接天线开口处的任一端，其屏蔽网连接u形变换器的屏蔽网。
二、天线的有源振子为半波振子(阻抗75ω)
当馈线采用300ω扁平馈线时，需进行阻抗变换，方法是用1/4波长的扁平馈线两根制成阻抗变换器，接法如图3所示。
当馈线采用75ω同轴电缆时，就只需要进行平衡-不平衡转换，可采用75ω同轴线作u形变换器，接法如图4所示。取一根1/2λ的同轴电缆，将两端接于天线开口处并将外层相连好;再在u形变换器1/4λ处截断，其主馈线的芯线接在1/4λ处的同轴线芯线，其外层屏蔽线接在3/4λ处的同轴线芯线。
此外，还可用双孔磁心制作。其制作方法见图5(a)、(b)所示。
双孔磁心阻抗变换器的突出优点是体积小频带宽，缺点是抗干扰能力与选择性差。
