该收音/讲机克服了电路复杂、故障范围大、对讲距离近的矛盾，电路经过优化组合，使性能获得提高。该机对讲距离为60米，由于电路的简化，从而使制作更加容易。
该机采用的核心芯片为D1800，它作为收音接收专用集成电路，功放部分选用D2822。对讲的发射部分采用两级放大电路。第一级为振荡兼放大电路；第二级为发射部分，采用专用的发射管使发射效率得到提高。它具有造型美观、体积小、外围元件少、灵敏度极高、性能稳定、耗电省、输出功率大等优点。

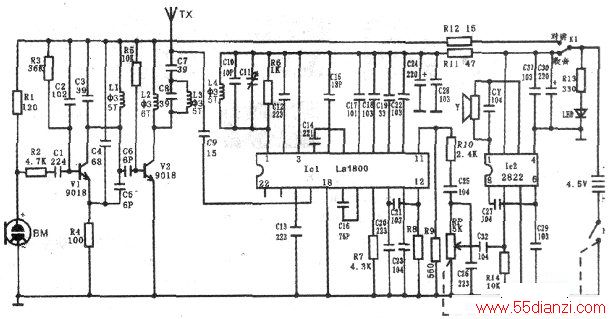

它既能收听电台广播，又能实现相互对讲。收音机的参数：调频波段88MHz-108MHz；工作电源电压范围2.5V-5V；静态电流13.5mA；信噪比>80dB；谐波失真＜0.8%；输出功率≥350mA。发射机工作电流：约18mA，对讲最佳距离50m～l00m，电原理图见附图。
1．接收机部分原理：调频信号由TX接收，经C9耦合到IC1的19脚内的混频电路。1C1第1脚为本振信号输入端，内部为本机振荡电路。LA、C、C10、Cll等元件构成本振的调谐回路。在IC1内部混频后的信号经低通滤波器后得到10.7MHz的中频信号，中频信号由IC1的7、8、9脚内电路进行中频放大、检波。7、8、9脚外接的电容为高频滤波电容。10脚外接电容为鉴频电路的滤波电容。此时，中频信号频率仍然是变化的，经过鉴频后变成变化的电压，这个变化的电压就是音频信号，经过静噪的音频信号从14脚输出耦合至12脚内的功放电路，第一次功率放大后的音频信号从ll脚输出，经过Rl0、C25、RP，耦合至IC2进行第二次功率放大，推动扬声器发出声音。
2．发射机原理：驻极话筒将声音信号转换为变化着的电信号，经过Rl、R2、Cl阻抗均衡后，由VT1进行调制放大。
C2、C3、C4、C5、U以及VT1集电极与发射极间的结电容CCe构成一个LC振荡电路，在调频电路中，很小的电容变化也会引起很大的频率变化。当电信号变化时，相应的Cce也会有变化，这样频率就会有变化，就达到了调频的目的。经过VT1调制放大的信号经C6耦合至发射管VT2，通过TX、C7向外发射调频信号。
