电动自行车控制器电路详解与设计分析

　　欠压保护电路由欠压检测U2B和单端触发器U3组成。其输出经Q4倒相送U1的⑦脚，关断U1的输出。转把电压检测U2C的输出送单端触发器U3强制复位端④脚进行调速工作。
(4)北京某牌带防飞车功能有刷控制器

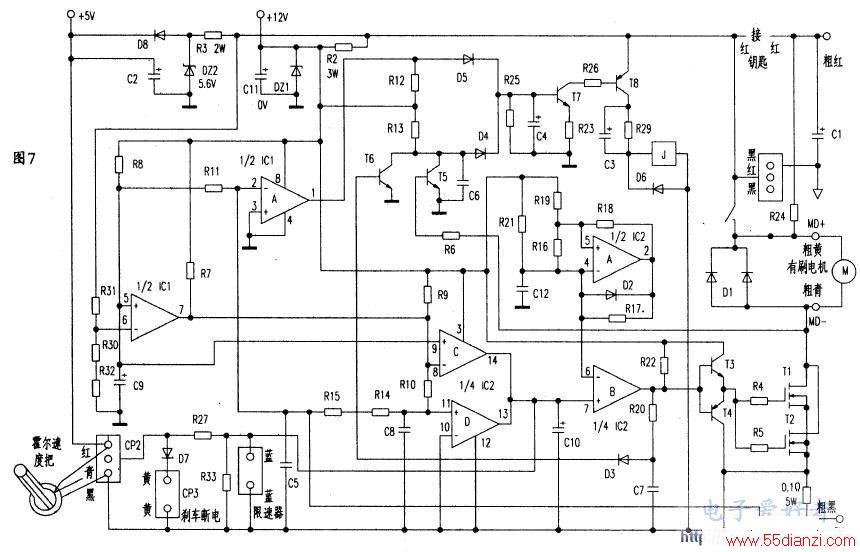

　　电路原理图见图7。

　　防飞车功能是靠串联在电机和电源正极之间继电器J的常闭触点J实现的。下面两种情况之一，都会使继电器得电，断开电机电源：一是电机过流；二是速度转把在零速位置时，VDMOS的漏极D为低电位(开关管击穿)。电机过流，电流取样电阻R1下端电压变低，电流检测IC1A的②脚变低，①脚变成高电位，经D5使T7、T8导通，J得电，常闭触点断开。
　　当速度转把在零速位置时，PWM IC2的①脚低电位，D3截止，T6截止，其集电极高电位。一种情况：如果功率开关管没击穿则VDMOS的漏极D为高电位，经R6使T6导通，其集电极低电位，二极管D4是正与门，由于T5、T6集电极只有一个高电位，二极管D4截止，T7、T8截止，J不得电，其常闭触点闭合.使电机受控于T1、T2；另一种情况：如果功率开关管已击穿，则VDMOS的漏极D为低电位，经R6使T5截止，其集电极高电位，二极管D4是正与门，由于T5、T6集电极都是高电位，二极管D4导通；T7、T8导通，J得电，其常闭触点断开，使电机失电而达到防飞车保护。
　　当速度转把不在零速位置时，PWM IC2的①脚是一串正脉冲，经积分电路R20、C7积分，C7电位升高，D3导通，T6导通.其集电极低电位，二极管D4是正与门，无论T5集电极电位是高还是低，二极管D4都截止，T7、T8截止。J不得电，其常闭触点使电机得电。保证了功率开关管VDMOS正常导通时的漏极D为低电位，电机只要不过流即可控制电机旋转。
