沐浴热水器自控水龙头设计与原理分析

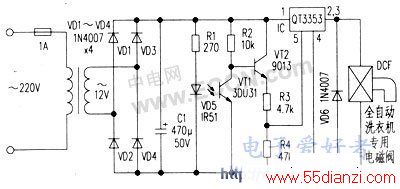

沐浴热水器自控水龙头电路如附图所示，IC QT3353是一种大功率高速开关集成电路，它具有良好的开关特性，其内部设有过压、过热等多种保护电路。
　　该lC引脚逻辑功能是在IC控制端第⑤脚加上1.5V～6V的高低电平信号，就能快速地控制外接负载通断。当IC第⑤脚为高电平时，QT3353导通，其第②、③脚亦为高电平。若人体不在电磁水阀DCF出水口下方时，红外线接收管VTl受到红外线发射管VD5红外光作用，使VTl内阻变小，VT2截止，IC的⑤脚为低电平，QT3353关断，DCF断电关闭。
　　当人体处于DCF出水口下方时，就会挡住VD5与VTl之间的红外线光路，使VTl截止、VT2导通，QT3353第⑤脚为高电平而导通，从而使DCF通电而开启电磁水阀。
