鱼缸充氧控制器电路设计与分析

家里的鱼缸使用自制的CO2发生器，没办法停止，24小时都开着，因此水里的溶氧不足，水面出现一层油膜。　　只要水里的氧气充足，消化细菌会把油膜进行分解，就不必进行油膜清理了。
　　本控制器要完成的任务是在开灯给鱼缸照明的时候关闭充氧气泵，其他时间打开充氧气泵。由于任务简单，因此电路也简单，其实就是通过一个继电器来开关充氧气泵而已。
　　由于电路比较简单，本人也比较懒，就直接画PCB了而不画原理图了，PCB如下：
　　
元件清单：
　　1. 间距5.08mm插座3只
　　2. 150K 0.5W电阻2只
　　3. 0.47UF/630V电容1只
　　4. 硅整流桥DB107  1只
　　5. 电解电容100UF/25V  1只
　　6. 5V继电器HRS1H-S  1只
　　7. 电路板一片
电路连接方法：
　　电路中的“POWER”端接鱼缸照明系统里的电源（通过微电脑控制器输出的电源，或者荧光灯的电源），“IN”端接电源输入（220V），最好接1A保险管比较安全，“OUT”端接气泵。

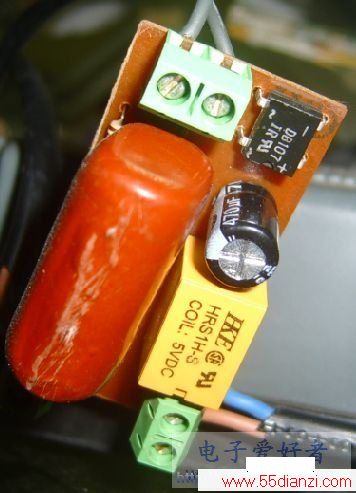

　　下图为实际做好的板子：
　　
