单键555双稳开关电路设计与分析

　　用常见的555时基集成电路做双稳开关，具有线路简洁、动作可靠、输出电流大的优点，可直接驱动继电器类负载，实现用一只轻触键控制负载的通断。

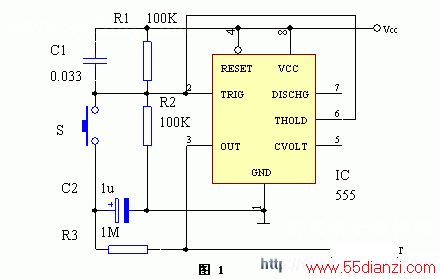

　　电路见图1（点击下载原理图）。电路刚通电时，C1的存在使IC（555）⑥脚获得一正脉冲，其③脚输出低电平，此时C2上无电压。按一下轻触键S，C2上“0”电平作用于IC的②脚，③脚翻转为高电平，通过R3对C2充电。S释放后，C2充电到VCC，而IC的②、⑥脚被R1、R2偏置于1/2Vcc，③脚高电平状态保持不变。再按一下S，C2上电压使IC⑥脚电压大于2/3Vcc，③脚又翻转为低电平。S释放后，C2上电压通过R3、IC③脚放电，②、⑥脚的电压仍为1/2Vcc，③脚低电平的状态可维持不变。由此可见，每按S一次，IC③脚高、低电平就变换一次。
　　本双稳开关只要每次按键的时间不超过1秒，就能正常实现IC③脚高低电平的变换。但如果按住S不放，则IC③脚高低电平不断变化。
