电热毯恒温器设计与分析
点击数:7981 次 录入时间:03-04 11:50:32 整理:http://www.55dianzi.com 无线-遥控类
该
装置的
电路工作

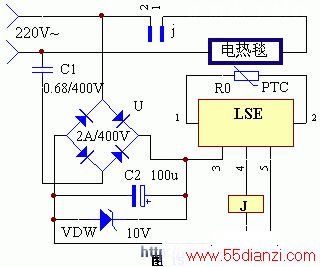

原理见图15。当
电热毯的温度在预定值以下时,热敏开关R0(PTC热敏
电阻或热敏
继电器均可)接通,相当于LSE的①、②脚间串通,此时LSE的④脚输出高电平,继电器J励磁吸合,导致电热毯通电工作。当电热毯的温度达到了预定值时(如40℃),R0的阻值变得很大(或热敏继电器跳开),此时相当于LSE的①、②脚断开,其④脚变为低电平,J释放,其触点j断开,电热毯停止供电,如此循环控制,达到电热毯
恒温之目的。
