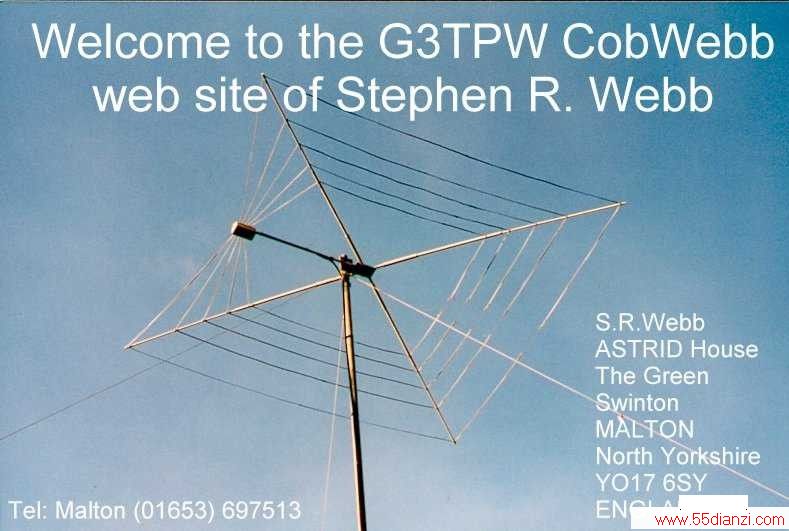

自制小巧天线

   此天线只要5根4-5米的玻璃钢鱼竿，50米导线，就可以轻松自制，
是空间受限Ham的首选天线，大家一齐动手来做吧。

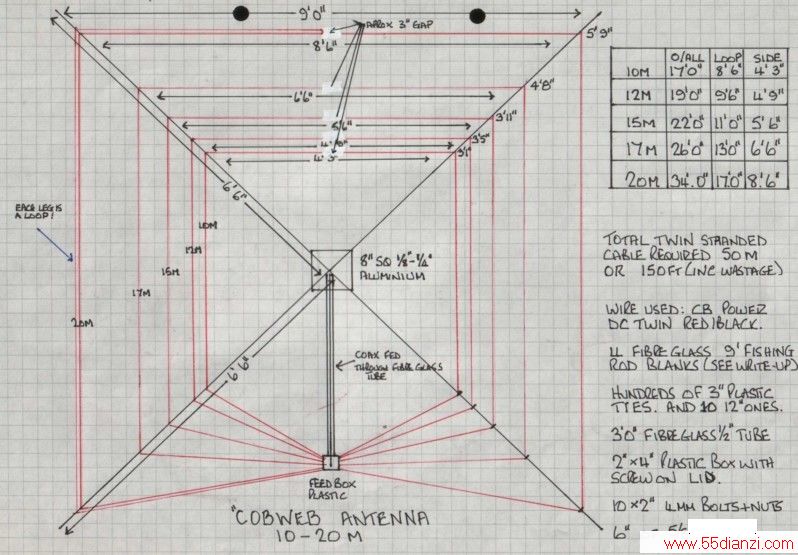

自制用的设计图纸：
是英制的尺寸，大家自己转换吧。 1 英寸＝25.4 mm 1英尺＝12英寸 自己算吧 关于阻抗匹配的说明：
发明者说自己的天线是伽马匹配的，但是自制的Ham多数用的是1：1的巴伦。
另外有Ham讲到2个振子间的3英寸的间隙对匹配很重要。 使用1：1巴伦，按照低波段到高波段的顺序开始调整，先从14MHz开始，然后18MHz，21MHz，24MHz。 看了一下此天线，感觉做起来相对容易一些，并且材料也相对便宜，有以下几点不明之处请教：

１、麻烦解释一下篮框里的文字，有些模糊，看不清楚。

２、绿框里的尺寸是从中心点沿着支撑杆向导线的固定点量的尺寸吗？

３、几个波段的馈电点是直接连接在一起的吗？

４、是否是在馈电点的相对一面的中心部位将电线的一根剪断了？（我看到是双股电线，其它的照片上似乎是剪断了一根，图上看不清楚） 1、Approx 3" GAP （大约3英寸间隔），看不清尺寸的最上1个是5英尺6英寸，另外2个一个是4英尺10英寸，一个是4英尺5英寸。（其实您可以根据勾股定理自行计算）

2、正确。

3、正确。

4、2根均剪断，那3英寸间隔靠绝缘材料连接。
