4W调频发射机的布局设计

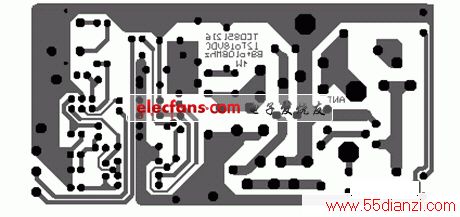

　　印刷电路板重新设计

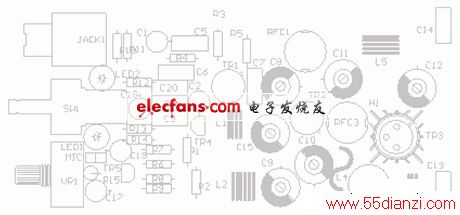

　　新组件的布局

　　零件补充：

　　C17(1UF)

　　C18(4uf7)

　　C19(4uf7)

　　C20(100nF的)

　　H1(13 * 13 * 10MM)

　　JACK1(立体声)

　　LED2(红色)

　　MIC(CAPACITIC)

　　R6(1M8)

　　R7(1K5)

　　R8(560K)

　　R9( 820R)

　　R10(4K7)

　　R11(4K7)

　　R12(1K)

　　R13(1K)

　　R14(2K2)

　　R15(680R)

　　TR5(BC547 BC548)

　　VR1(50K)
