自学习红外遥控器的设计与实现

      给出了自学习红外遥控器的一种设计，采用测量脉冲宽度的原理，适用于大多数电子产品的遥控器。介绍了转发红外信号的方法。

      关键词：红外遥控，单片机，红外信号
　　红外遥控在家电产品中有广泛应用，但各产品的遥控器不能相互兼容，目前市面上常见的万能遥控器只能对某几种产品进行控制，不是真正的“万能”。本文利用单片机对遥控器的发射信号的波形进行测量，然后将测量的数据回放，由于只关心发射信号波形中的高低电平的宽度，不管其如何编码，因此做到了真正的“万能”。

      1　发射信号波形的测量
　　所有红外遥控器的输出都是用编码后的串行数据对38kHz～40kHz的方波进行脉冲幅度调制而产生的。如果直接对已调波进行测量，而其脉宽只有20多微秒，由于单片机的指令周期是微秒级，会产生很大的误差。因此，先要对已调波进行解调，对解调后的波形进行测量。

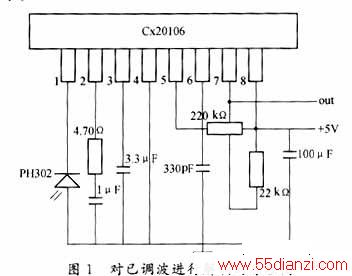

　　用CX20106对已调波进行解调，原理图如图1所示。

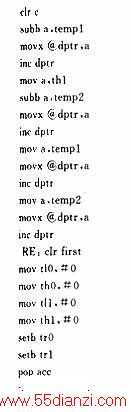

　　测量波形的外部中断服务程序如下：

2　测量数据的回放
　　只需用所测数据周期性地改变P1．0，就可以得到原来的遥控编码脉冲，流程如图4所示。
3　产生遥控发射信号

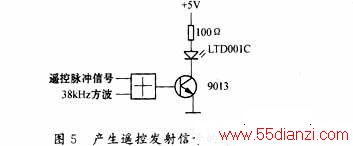

　　用遥控脉冲信号调制38 kHz方波，然后将已调波放大，驱动红外发光二极管，就可以得到遥控发射信号。调制可用一个或门实现，38 kHz方波可用8751的定时器T1产生。如图5所示。
