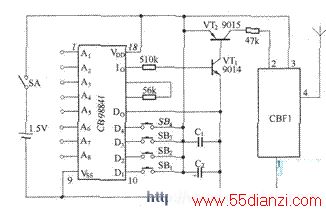

如图所示是SB-50ALTX无线遥控发射机的电路原理图,该电路的工作电压可以低至1.2V,完全可用一只AG13钮扣电池供电。不过,由于电压较低,编码器输出的信号电压也低,故经过两只晶体管VT1和VT2先对输出信号进行放大,同时进行调制后输入发射电路CBF1向外发射,发射功耗小于1mW。当使用超再生接收机时,遥控距离可达100米。
