数字语音电路的基本原理与时序设计

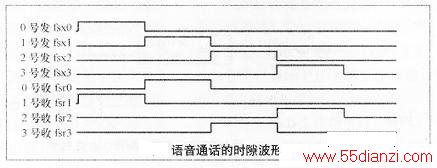

  　　这个电路输出的时隙信号波形见下图。当fsxO是高电平时，fsrl也是高电平，因此1号能够收到0号的语音。其余各路可类推。如果改变各路信号收、发财隙的相对位置，就可以改换通话对象。 　　以上各设计详见本期配刊光盘的视频教程。完成PLD设计后，把下载电缆连接到图3电路的JTAG接口上，对PLD编程。下载完毕，图3电路就具备了所设计的语音通话功能。把4个电话手柄分别插入图3的JO—J3插座，0号和1号能够相互通话，同时2号和3号也能够相互通话。
